贴片电感Q值与能量损耗的关系

 贴片电感Q值与能量损耗的关系解析

在现代电子技术的快速发展中，贴片电感作为一种重要的被动元件，广泛应用于各类电子电路中。从电源管理到射频应用，贴片电感的性能直接影响着设备的整体效率与稳定性。其中，Q值（品质因数）与能量损耗是判断贴片电感性能的重要参数。本文将深入探讨贴片电感的Q值与能量损耗之间的关系，帮助工程师和技术人员更好地理解和应用这一关键元件。

 一、贴片电感概述

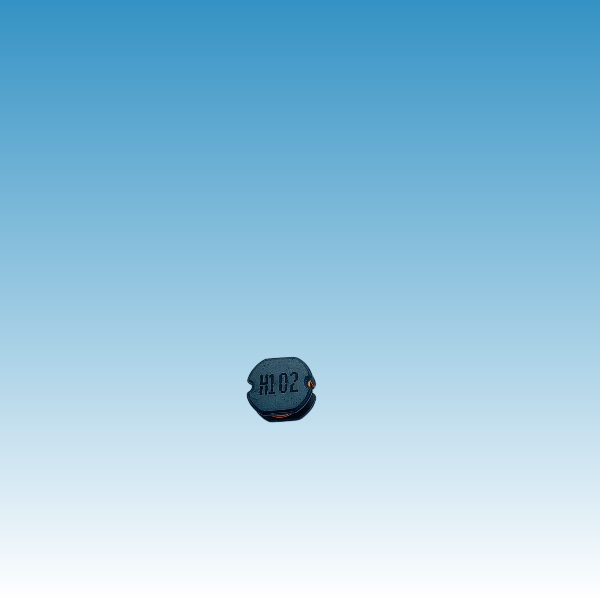

贴片电感是一种采用片状结构的电感元件，因其体积小、重量轻、安装方便等优点，成为现代电子产品中不可或缺的组件。其主要功能是在电路中存储能量和滤波电流波动。另外，贴片电感的工作频率范围广泛，可应用于低频至高频的各种场合。

 二、Q值的定义及重要性

Q值是用来表示电感元件性能的一项关键指标，反映了其能量损耗与存储能力的比率。Q值越高，表示电感的能量损耗越小，储能能力越强。在高频应用中，较高的Q值能够有效减少信号衰减，提升信号的完整性和清晰度。

Q值的计算公式为：

[ Q = frac{X_L}{R} ]

其中，(X_L) 为电感的感抗，(R) 为电感的电阻。感抗与频率成正比，电阻则与电感的材料及结构有关，因此，增大感抗或减小电阻都能提高Q值。

 三、能量损耗的来源

能量损耗是影响贴片电感性能的一个重要因素，通常来源于以下几种情况：

1. 直流电阻（DCR）：电感内部导线的电阻会导致能量以热的形式损耗。DCR越大，能量损耗也越显著。

2. 核心损耗：电感的核心材料在交变磁场中会产生涡流损耗和磁滞损耗。高频信号下，核心材料的损耗会显著增大，其选择直接影响电感的Q值。

3. 绝缘材料损耗：贴片电感的绝缘涂层也会对能量损耗有一定的影响，尤其是在高频应用中。

4. 寄生电容和电感：由于电感结构的复杂性，寄生电容和电感会在高频信号下表现出明显的影响，导致不必要的能量消耗。

 四、Q值与能量损耗的关系

在一定的工作频率范围内，Q值与能量损耗之间呈现出反比关系。当Q值增大时，能量损耗降低，反之亦然。因此，在设计和选择贴片电感时，必须平衡Q值与能量损耗，以确保电子设备的高效运作。

1. 高Q值的优点：选择Q值高的贴片电感，即便是在高频工作状态下，也可有效能量损耗，提升电路的整体效率。这在RF电路和高效电源设计中尤为重要。

2. 低Q值的后果：相反，低Q值电感在工作时能量损耗较大，表现为热量增加，可能导致电路不稳定，甚至损坏其他元件。

3. 优化设计的必要性：为了获得理想的Q值，通常需要结合电感的材料选择、结构设计以及工作环境等多方面因素进行优化。例如，使用低损耗的导线材料以及高性能的核心材料，能够显著提高电感的Q值。

 五、如何提高贴片电感的Q值

1. 选用高品质材料：选择低电阻的导体材料以及具有低损耗特性的核心材料，可显著提高电感的Q值。

2. 优化电感结构：通过改进电感的设计结构，减少寄生电容与电感的影响，同时提升感抗。

3. 冷却设计：保持贴片电感的工作温度在合理范围内，避免因高温造成的电阻增大，从而提高Q值。

4. 合适的安装方法：在PCB设计中，尽量避免使电感受附近高频器件的影响，确保良好的信号完整性。

 六、实例分析

举例来说，在手机充电器的设计中，开发人员需要选择合适的贴片电感，以确保充电效率达到90%以上。通过选择Q值达到50的电感，相较于Q值仅为30的电感，工程师可以显著降低电能损耗，增加充电器的稳定性。此时电感的核心材料选用高导磁率材料，能够在相同体积内提供更高的电感量，同时降低核心损耗。

 七、总结

在现代电子设备的应用中，贴片电感的Q值与能量损耗之间的关系不可忽视。通过提升Q值，能够有效降低能量损耗，提高电路的整体性能与稳定性。在进行电感的选择与设计时，必须充分考虑各种因素，确保产品的高效性和可靠性。

随着技术的发展，贴片电感的设计与应用也在不断进步。了解Q值与能量损耗的关系，将为电子工程师在实际工作中提供重要的指导依据。
