贴片电感Q值对信号传输的影响

 贴片电感Q值对信号传输的深度影响解析

在现代电子设备中，信号的稳定性和质量极为重要，而这一切都离不开电感元件的优化设计。其中，贴片电感因其体积小、效率高而广泛应用于各种电路设计中。然而，在实际应用中，贴片电感的Q值（品质因数）对于信号传输的影响不容忽视。本文将深入探讨贴片电感的Q值及其对信号传输的影响，让我们更好地理解这一关键参数在实际应用中的重要性。

 一、什么是贴片电感和Q值？

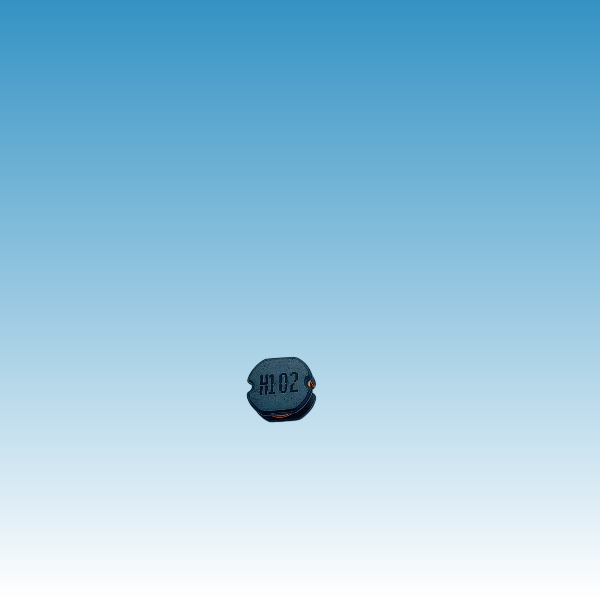

贴片电感是一种表面贴装元件，广泛用于滤波、储能及谐振电路等场合。它通过电磁感应原理，将电流转化为磁场能量，从而实现电能的存储和转换。贴片电感的设计与制造工艺直接影响到其性能，其中Q值是一个尤为重要的指标。

Q值，即品质因数，定义为电感元件的无损耗贮存能量与耗散能量的比值。Q值的高低直接关系到电感在工作时的能耗和性能表现。高Q值意味着电感在某一频率下的能量损耗较小，能够提供更好的信号传输特性。而对于信号传输而言，信号的衰减、噪声及失真都与电感的Q值关系密切。

 二、Q值对信号传输的影响

 1. 信号完整性的保障

高Q值的贴片电感在信号传输过程中，能够有效降低信号的衰减。考虑到电感通常用于滤波电路中，高Q值可以在一定频率范围内保持较好的阻抗特性，使得信号的传递更为畅通。当电感的Q值较低时，信号通过电感时会出现显著的能量损耗，从而导致信号强度下降，甚至影响信号的完整性和可识别性。

 2. 过滤噪声的能力

电感的Q值还与其过滤噪声能力密切相关。在高频信号传输中，噪声信号会对传输信号造成干扰。贴片电感的高Q值能够有效地过滤掉高频噪声，从而提升信号的信噪比。相对较低Q值的电感在承载高频信号时，会产生较大的耗散，导致合成信号中噪声成分增加，进而影响设备性能。

 3. 高频特性的影响

在高频应用中，贴片电感的Q值显得尤为重要。随着频率的增加，电感的感抗特性和寄生电容特性相互作用的影响逐渐显著。高Q值的电感在高频条件下可以保持其良好的电气特性，确保信号的有效传输。而当Q值降低时，电感会出现明显的阻抗下降，可能导致信号失真和传输延迟。

 三、影响贴片电感Q值的因素

了解Q值对信号传输影响的同时，掌握影响贴片电感Q值的因素也显得至关重要。以下几个方面是影响Q值的关键因素：

 1. 材料选择

贴片电感的磁芯材料直接决定了其Q值。不同材料的磁导率、损耗因子等特性不同，从而影响到电感的能量损耗。高品质的磁芯材料能够有效提升电感的储能能力和信号传输效率。

 2. 制造工艺

贴片电感的制造工艺也会影响其Q值。精密的加工工艺和良好的焊接工艺可以减小寄生电容和其他损耗，进而提高电感的Q值。例如，合理的绕线方式、精准的层间绝缘设计，都能有效降低电感的内部损耗。

 3. 结构设计

电感的结构设计也是影响Q值的一项重要因素。合理的结构设计不仅能够提高电感的感值，还能够在特定频率下提升其Q值。如对线圈的绕制方式、圈数、尺寸进行优化，都有助于提高其性能。

 四、贴片电感Q值的测试与评估

在实际应用中，为了确保贴片电感的Q值符合设计要求，通常需要进行Q值测试和评估。常用的测试方法包括：

 1. 网络分析仪测试

网络分析仪是测试贴片电感Q值的常用仪器，通过对电感设备的S参数进行测量，可以有效计算出其Q值。这种方法适用于各种频率的电感测量，具有高精度和广泛适用性。

 2. AC阻抗测试

通过AC阻抗测量，可以直接获得电感的阻抗数据，计算公式中包含电感的电抗与电阻值。若电抗值大于电阻值，则Q值较高，表明其品质较好。

 3. 温度测试

因为Q值与温度相关，在一定的温度范围内，照常对电感进行测试，观察Q值的变化，可以评估在各种工作环境下电感性能的稳定性。

 五、选择高Q值贴片电感的实际应用

在实际应用中，选择合适的高Q值贴片电感，能够有效提升电路性能，特别是在以下几个方面表现突出：

 1. 射频电路

在射频（RF）电路中，高Q值的贴片电感能够有效滤波高频信号的杂讯，保障信号的发送与接收性能。用于天线匹配、滤波等应用场合中，能有效提升整体信号传输效果。

 2. 开关电源

在开关电源设计中，高Q值贴片电感可以减少开关损耗，提高输出效率。更高的Q值有助于减小功耗，从而提升整个电源的性能。

 3. 高频通信设备

在高频通信设备中，信号质量的保障是设备稳定运行的前提。高Q值的贴片电感可以在信息传递过程中提供更低的波动，使得信号传输更加清晰、可靠。

 结语

从上文的探讨中，我们可以看到，贴片电感的Q值对信号传输的重要性不可忽视。高Q值不仅能够保证信号的完整性、滤波噪声、改善高频性能，还在多种电子设备的应用中展示了其重要价值。因此，在设计和选择电子元件时，电气工程师应和电路设计者共同重视贴片电感的Q值，从而实现信号传输性能的显著提升，为电子设备的高效运作保驾护航。
