在电源设计、滤波器设计及众多电子设备中，功率电感的选择至关重要。随着科技的发展，功率电感的种类及应用也日益增多，面临着越来越复杂的选择问题。本文将详细解析功率电感的特点、型号、体积大小以及不同类型电感的选择，包括大功率电感、滤波器电感、共模电感和射频电感，帮助您轻松选择最适合的电感元件。

 一、功率电感概述

功率电感是用于减少电流波动和保持电流稳定的重要电子元件，广泛应用于电源管理、逆变器、DC-DC转换器等电路中。其主要作用是储存能量，并在需要时释放，从而实现电流的平滑化。

 1.1 功率电感的工作原理

功率电感通过电流通过导线产生的磁场来储存能量。当电流电压变化时，电感会产生与电流变化成比例的电动势，对抗电流的变化，因此能够平滑电流波动。

 1.2 功率电感的主要参数

在选择功率电感时，几个关键参数显得尤为重要：

- 电感值(L)：电感的大小，通常以亨利(H)为单位。电感值越大，储存的能量越多，但又会导致更大的直流阻抗。

- 饱和电流：电感达到饱和状态的电流值。超过该值后，电感会失去其储能功能，导致功效下降。

- 直流电阻(DCR)：电感的直流电阻，影响功率损耗。DCR越小，电流通过时造成的损耗越小。

- 温升：表示电感在工作状态下允许的合理温度，关系到使用环境和散热设计。

 二、如何选择功率电感

 2.1 根据应用选择

不同的应用对功率电感的要求不同，选择时需考虑具体应用的电流、电压及频率特性。

- 大功率电感：适用于需要承载高电流的应用，如电源转换器和电机驱动器。这类电感通常具有较大的电感值，以适应瞬时电流变化。

- 滤波器电感：用于电源滤波和 EMI 过滤。一般要求电感值适中，以满足对信号清晰度和稳定性的要求。

- 共模电感：该类型电感专门设计用于降低电磁干扰，适合用于数据通信及信号传输线路。

- 射频电感：主要用于高频电路，通常具有较低的电感值和良好的品质因素(Q值)，以保证高频信号的传输质量。

 2.2 根据型号选择

功率电感有多种型号，选型时可根据厂家的说明，参照以下几点：

- 封装类型：依照应用空间，选择合适的封装类型，如SMD（表面贴装电感）或插件电感等。

- 电感特性：阅读数据手册中关于电感曲线和参数的详细信息，确保工作电流、工作温度等适应应用场景。

- 可靠性和品牌：选择信誉良好的品牌，通常能保障电感的品质和可靠性。

 2.3 根据体积大小选择

功率电感的体积大小与其电流承载能力成反比。在选择电感时，还需考虑PCB板的布局设计和散热。较小体积的电感适合空间受限的应用，但需确保其电流和电感值符合系统要求。

 三、功率电感的常见类型

 3.1 大功率电感

大功率电感一般用于电流较大的应用场景，常见于电源模块和电机驱动器等。选择大功率电感时，需关注饱和电流和直流电阻，以确保其能够稳定工作，而不成为系统中的瓶颈。

 3.2 滤波器电感

滤波器电感的使用旨在消除交流信号中的噪声，从而改善电源质量。选择时需考虑电感值、直流电阻及其自谐频率，确保在目标频率范围内具有合适的阻抗特性。

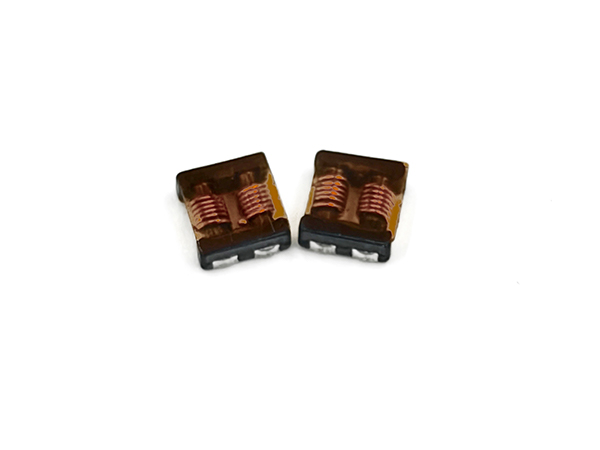

 3.3 共模电感

共模电感能够有效降低EMI（电磁干扰），在通信设备中应用广泛。选择此类电感时，需确保其具备适当的耦合系数和阻抗特性，以达到的共模抑制效果。

 3.4 射频电感

射频电感主要用于处理高频信号，其特性要素如Q值、并联电容等都是选择的重点。精确的电感值与频率特性能够有效保证信号的传输效率。

 四、功率电感的应用实例

 4.1 DC-DC转换器

在DC-DC转换器中，功率电感主要用作储能元件。其选择要考虑输入电流、输出电流和转换效率等，通常需要选用大功率电感，以支持高负载下的有效工作。

 4.2 EMI滤波器

为了保护电路和设备不受外部电磁干扰，EMI滤波器中的功率电感选择尤为重要，需要具备匹配的阻抗特性，以达到有效过滤高频噪声的目的。

 4.3 电动汽车

在电动汽车的电源管理系统中，功率电感是一种不可或缺的元件。其高效的储能能力和良好的热性能，能够支持电动汽车的高功率需求和长时间运行。

 五、总结

功率电感在现代电子应用中扮演着至关重要的角色，选择合适的功率电感能够显著提升电路的性能和稳定性。在选择时，务必结合具体应用需求、参数特性、技术要求及品牌口碑，对功率电感进行全面的考量与评估。希望本文能对您选购功率电感提供帮助，让您在电子设计与开发中游刃有余。
