 功率电感特性深度分析：一种全方位的电感解读

在现代电子设备中，功率电感扮演着至关重要的角色。无论是在开关电源、逆变器还是电机控制系统中，功率电感的特性都直接影响到整个系统的性能与效率。本文将深入探讨功率电感的各项特性，包括其结构、工作原理、阻抗特性、温升特性，以及实际应用中的选择与设计考量，力求为读者提供一个全面而详细的理解。

 一、功率电感的基本构造

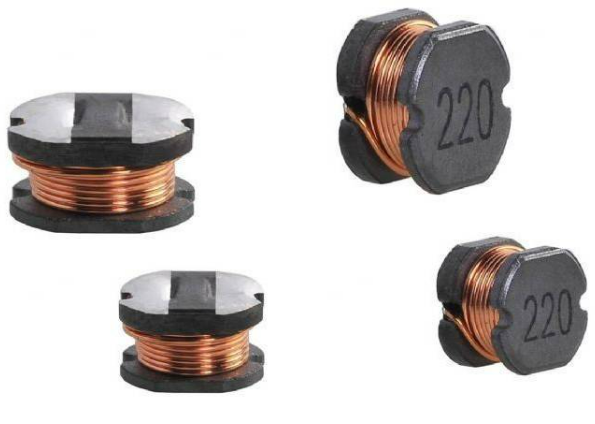

功率电感是用于储存能量的被动电子元件，其核心功能是通过产生磁场来存储和释放电能。常见的功率电感通常由绕线和铁芯组成。其中，绕线是由绝缘铜线制成，铁芯则可能是硅钢片、铁粉、 ferrite 等材料。根据具体的应用需求，功率电感的选择会有所不同。

- 绕线：功率电感的绕线形式通常有单层、双层和多层之分。不同的绕线形式会影响电感的 Q 值、直流电阻(DCR) 和温升特性。

- 铁芯材料：铁芯对功率电感的性能影响很大，选择正确的铁芯材料可以有效提高电感的感量并降低能量损失。铁粉芯适合高频应用，而 ferrite 核心则更倾向于低频应用。

 二、功率电感的工作原理

功率电感的工作原理基于法拉第电磁感应定律。通电后，线圈内会产生磁场，当电流变化时，磁场也会随之变化，这种变化引发的电动势会对电路产生影响。电流流过电感时，电感会储存能量，而当电流减少时，这部分能量又会以电流的形式反馈到电路中。

在开关电源应用中，功率电感的工作方式尤为重要。它们不仅仅用于储存能量，还起到了滤波和限制电流突变的作用。随着开关频率的升高，功率电感的设计也越来越复杂，这就要求设计者在理解电感的工作原理的基础上，充分考虑其在不同工况下的表现。

 三、功率电感的电气特性分析

功率电感的电气特性主要包括以下几个方面：

1. 感值（Inductance）：电感的感值是评价一个功率电感的重要指标，通常以亨利(H)为单位。感值越大，储存的能量也就越多。

2. 直流电阻（DC Resistance, DCR）：DCR是电感在直流电情况下的电阻，通常与绕线的长度、直径及材料密切相关。高DCR会导致能量损失，因此在选择功率电感时应尽量选择DCR较低的产品。

3. 自谐振频率（Self Resonant Frequency, SRF）：SRF是指电感在高频条件下失去电感效果的频率。一般来说，SRF越高，电感的高频性能越好，对应用的适应性更强。

4. Q 值（Quality Factor）：Q 值是反映电感性能的重要指标，它表示电感的储能能力和能量损耗之间的比例。Q 值越高，电感在高频下的性能表现越好。

5. 温升特性：当电感中流过电流时，由于线圈电阻的存在将会产生热量。温升特性通常通过额定电流来衡量。不同行业和应用对于温度的要求有差异，因此在设计电感时必须关注温升特性，以避免过热损坏产品。

 四、功率电感的选型与设计考量

选型功率电感时，有几个因素需要特别注意：

- 应用领域：不同的应用场景对功率电感的要求各不相同，如开关电源、DC-DC 转换器、电机驱动等。

- 功率要求：根据设备的功率需求，选择合适的电感感值与额定电流范围。

- 工作频率：电感在不同频率下的表现差异明显，因此需要根据工作频率选择相应的电感材料和结构设计。

- 散热能力：由于功率电感会产生热量，选择时需考虑其与其他元件的散热布局。

- 价格因素：在保证性能的前提下，价格是选型的重要考量因素。

 五、功率电感在实际应用中的表现

在现代电子设备中，功率电感的应用非常广泛，其影响不仅体现在性能上，还关系到能源的高效利用。以开关电源为例，选择合适的功率电感能够显著提高转换效率，减少电源损耗。

- 开关电源：在开关电源中，功率电感主要用于能量存储与变换。其高频响应能力和良好的温升特性是性能稳定的重要保障。

- 电机控制：在电机驱动系统中，功率电感用于滤波和稳定电流，避免产生过大的电磁干扰(EMI)。

- 逆变器：在逆变器应用中，功率电感则是实现直流电向交流电转换的重要组件，其性能直接关系到整体系统的效率和可靠性。

随着电子科技不断进步，功率电感设计与材料也在不断创新。3D 打印等新兴技术为功率电感的制造提供了更多可能。此外，随着对能量效率和环保标准的日益关注，功率电感将在减小能量损耗、提高能效方面继续发挥重要作用。

 结论

功率电感作为现代电子设备中不可或缺的元件，其特性分析与选择设计对实现高效能与稳定性至关重要。了解功率电感的基本构造、工作原理、电气特性、选型标准及实际应用，将有助于工程师在推动技术进步和产品开发中做出更明智的决策。随着技术的发展，功率电感无疑将在未来的电力电子应用中继续演绎其重要角色。
