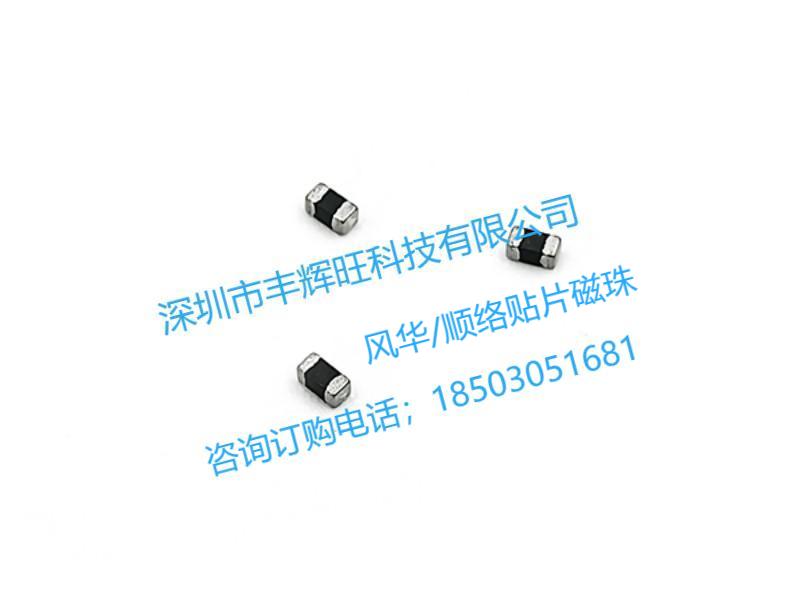

贴片磁珠电感，

 一、磁珠电感的本质特性

1. 材料与等效模型

   磁珠由铁氧体材料制成，其等效电路为 电阻（R）和电感（L）的串连

   低频时（如 <100MHz）：电感特性占主导，阻抗随频率线性增加，表现为储能作用。

   高频时（如 >100MHz）：电阻特性占主导，阻抗迅速增大，将高频噪声转化为热能耗散。

二、磁珠的核心用途与使用方法

1. 高频噪声抑制（EMI/EMC）

   场景：用于信号线（如USB、HDMI）或电源线，吸收高频噪声（如DDR、RF电路中的干扰）。

   方法：串联在噪声源与负载之间，利用高频阻抗特性将噪声转化为热能。

   示例：在DDR内存电源端加磁珠，抑制高频干扰导致的信号抖动

2. 电源高频滤波

   场景：电源输入端存在高频纹波（如开关电源噪声）。

   方法：与电容组成π型滤波器，形成低通滤波网络。例如，在3.3V电源输入处串联磁珠（如100Ω@100MHz），并联10μF电容滤除高频噪声。

3. 地线隔离（单点接地）

   场景：数字电路与模拟电路共地时，需抑制地环路高频干扰。

   方法：用磁珠替代0Ω电阻或电感，连接数字地与模拟地，既导通直流又抑制高频噪声

4.射频电路保护

   场景：天线馈线或锁相环（PLL）电源端易受高频辐射干扰。

   方法：在射频信号路径中串联磁珠，吸收特定频段噪声（如1-6GHz），提升信号完整性。

 三、选型与设计要点

1. 频率匹配

   根据噪声频段选择磁珠的转换点频率（阻抗峰值对应的频率），例如100MHz噪声选择阻抗峰值为100MHz的型号

2. 电流与压降

   磁珠的直流电阻（DCR）会导致压降，需根据负载电流选择低DCR型号（如20mΩ以下），避免影响供电电压。

3. 封装与散热

   大电流场景（如电源模块）选择大尺寸封装（如2012、2512），并增加散热设计，防止过热失效

4. 阻抗曲线分析

   参考厂商提供的频率-阻抗曲线，确保目标频段内阻抗达标。

四、典型应用示例

1. 电源模块滤波

   在DC-DC转换器输出端串联磁珠，并联10μF陶瓷电容，滤除开关频率噪声

2. 高速接口保护

   在USB 3.0数据线中串联磁珠（如BK1608HS102-T），抑制2.4GHz频段辐射干扰。

磁珠是一种高频噪声抑制专用器件，其设计目标与电感、电阻有本质区别。实际应用中需结合噪声频段、电流需求和散热条件综合选型，

具体参数可参考厂商提供的 频率-阻抗曲线。
