消费类电子贴片功率电感的应用与案例解析

消费类电子贴片功率电感的多元应用案例解析

在现代电子设计中，贴片功率电感器作为一个不可或缺的基础元件，在消费类电子产品中扮演着至关重要的角色。

这些元件对于电源管理、信号处理、射频和电磁兼容性等领域的性能优化至关重要。

随着科技的不断进步，贴片功率电感器的设计和应用也在不断演变，

尤其是在消费类电子产品的设计中，能够实现更高的效率和更小的体积。

本文将深入探讨消费类电子贴片功率电感的应用及其案例分析，以探讨其在不同设备中的实际应用及未来发展趋势。

 1. 贴片功率电感的基本概念

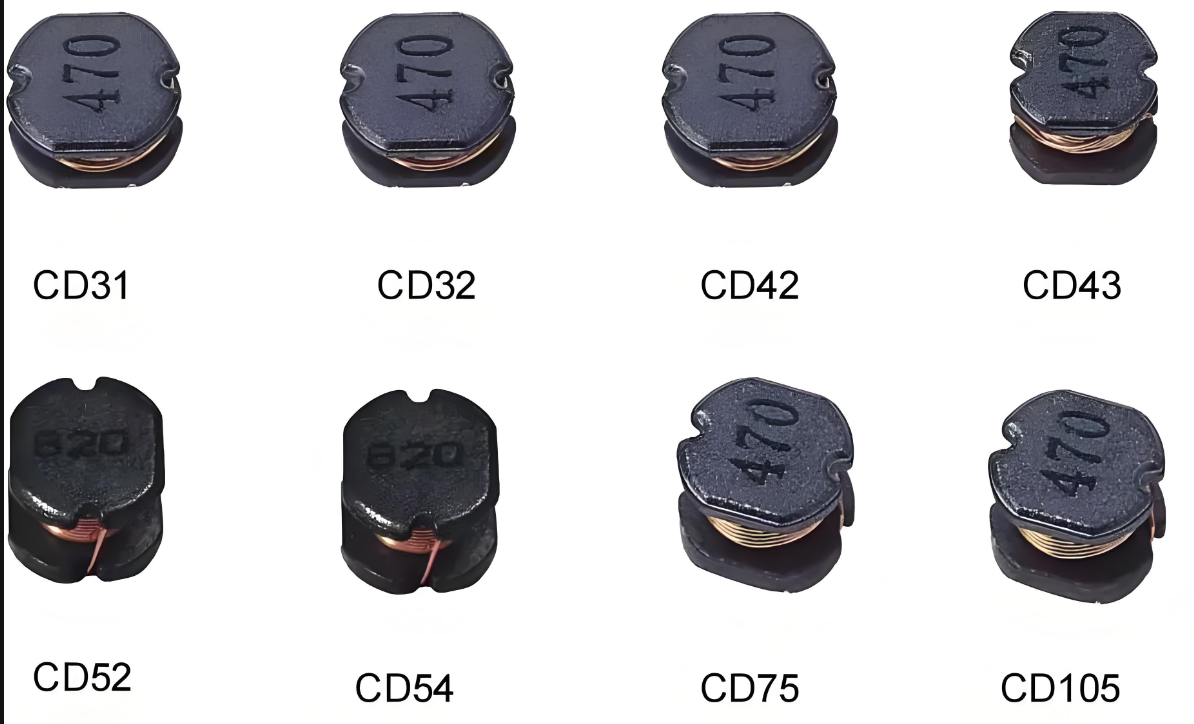

贴片功率电感是指一种表面贴装式电感器，其内部结构由一个或多个绕组构成，内部磁芯材料通常为铁氧体或金属合金。

与传统的引线式电感器相比，贴片功率电感拥有更小的体积、更轻的重量和更好的性能，适合高密度的电路板设计。

此外，其良好的电磁兼容性和高热导率，使其在消费类电子产品中得到了广泛应用。

 2. 功率电感在消费类电子产品中的应用

2.1 手机与平板电脑

在智能手机和平板电脑中，贴片功率电感主要用于电源管理模块（PMIC）、射频电路和信号处理模块。

由于它们必须在小巧的设计中实现强大的功能，因此高性能的贴片功率电感可以有效降低转换损耗，提高电池效率。

例如，一款最新的智能手机中的电源管理单元（PMU）可能会集成多个功率电感，

以实现高效的电压转换和电流过滤，确保设备在高负载情况下也能够稳定工作。

此外，贴片功率电感器能够抑制电磁干扰（EMI），使得信号更加清晰。

2.2 电视与显示器

在电视和显示器中，贴片功率电感主要用于 LED 背光驱动电路和电源供应模块。

随着电视和显示器向更精细和高分辨率的方向发展，对电源稳压和电流管理的要求也越来越高。

以液晶电视为例，贴片功率电感能够有效降低供电噪声，为LED背光的稳定性提供良好的支持，从而提高画面的亮度均匀性和色彩饱和度。

此外，贴片功率电感在电源模块中的应用也提高了整体的能源效率，符合现代环保趋势。

2.3 智能家居设备

智能家居设备的普及为贴片功率电感提供了新的市场机会。

在智能锁、智能灯具、温控器和监控设备中，贴片功率电感实现了高效的功率转换及电源管理。

比如，在智能灯具中，贴片功率电感被用于LED驱动电路，确保能量的有效利用和长寿命的实现。

同时，智能插座和家居控制中心中也充斥着高效能电感的身影，以保证在实现无线控制和传感时的稳压和滤波功能。

 3. 贴片功率电感的设计要求与挑战

在设计消费类电子产品时，工程师需要考虑多个因素来选择合适的贴片功率电感。

这包括电感值、电流容量、直流电阻（DCR）、温度系数以及尺寸等多个参数。

3.1 电感值和直流电阻（DCR）

电感值直接关系到电路中的能量储存能力，而直流电阻则影响功率损耗。

因此，选择合适的电感值和低DCR的贴片电感是实现功率高效利用的关键。

3.2 尺寸和封装

随着电子产品向小型化发展，贴片功率电感的尺寸也越来越小。

然而，体积的缩小可能会导致电感的性能下降，因此在设计中需要寻找性能与尺寸的平衡点。

3.3 散热管理

在高频率和高电流的应用中，贴片功率电感器发热量较大，若不进行有效的散热处理，可能会导致器件损坏或性能下降。

因此，合理的PCB布局、良好的散热设计以及选择适合的电感材料，都是确保设备稳定运作的关键。

 4. 案例分析

4.1 案例一：智能手机的电源管理

某知名品牌智能手机在其电源管理芯片中采用了多种规格的贴片功率电感，尤其是针对不同工作模式下的电源供应，

选择了28μH和47μH两个不同电感值的电感器。经过测试，这款手机在使用高性能应用时，

电池寿命得到了显著延长，在同样的使用条件下，减少了近15%的电源消耗。

4.2 案例二：智能家居网关设备

在一款智能家居网关设备中，设计团队应用了高效的贴片功率电感，特别是在家居环境的稳定通信方面，表现出色

该设备的无线信号模块使用了低损耗高频电感，确保了信号传输的可靠性。

此外，通过优化PCB布局，电感的散热效率也得到了改善，从而在提高稳定性的同时延长了设备的使用寿命。

 5. 未来发展趋势

随着科技的不断进步，贴片功率电感也在不断演化。未来，可预见的几个发展趋势包括：

5.1 小型化与集成化

随着电子产品的小型化趋势，贴片功率电感的设计也必将向更小型化、集成化的方向发展，

将电感与其他电源管理元件集成在一起，以减少PCB板的占用空间。

5.2 多功能化

未来的贴片功率电感可能会兼具更多功能，不仅限于电感存储，还可以添加滤波、保护等功能，以简化电路设计，提高工作效率。

5.3 新材料的应用

随着材料科学的发展，新型磁性材料的应用将进一步推动贴片功率电感的性能提升

例如采用低损耗、高频率的铁氧体材料，从而改善功效和信号传输的稳定性。

总之，贴片功率电感作为消费类电子产品中不可或缺的组件，其设计与应用正在经历着快速的变化和发展。

通过对技术的不断创新与应用案例的实证，我们可以期待它在未来的电子产品中发挥更重要的作用。
