金属磁粉芯是一种重要的软磁复合材料 功率电感 PFC电感

金属磁粉芯是一种重要的软磁复合材料，

通过将铁、镍、钴等合金的微细粉末（绝缘处理后）与粘结剂混合，经压制成型和热处理制成。其核心特点是分布式气隙，这赋予了它独特的性能组合：高电阻率（降低涡流损耗）、优异的直流偏置特性、良好的温度稳定性和宽频带适用性。

一、核心技术特点（应用的基础）

1. 高电阻率，低高频损耗：粉末颗粒间的绝缘层有效抑制了高频下的涡流损耗，使其在kHz至MHz频率范围内性能优异。

2. 优异的直流偏置特性：分布式气隙使磁芯在叠加直流电流时不易饱和，电感量衰减平缓，这是其最突出的优势之一。

3. 宽频带与高稳定性：性能随频率和温度的变化相对平缓。

4. 灵活的磁导率与形状：可通过改变合金成分、粉末粒度、绝缘包覆和压制工艺，调整磁导率（从约14μ到300μ以上）。可制成环形、E型、柱形等多种形状。

二、主要材料类型及应用侧重

材料类型 主要成分 关键特性 典型应用范围

铁粉芯 纯铁粉 成本低，饱和磁通密度高，损耗相对较高。∥ 成本敏感型应用，如输出滤波电感、功率因数校正电感、EMI滤波电感。

铁硅粉芯 Fe-Si-Al 损耗低于铁粉芯，磁致伸缩接近于零（低噪音），性价比高。∥ 广泛用于开关电源中的PFC电感、输出滤波电感、逆变器中的储能电感。

高磁通粉芯 Fe-Ni (~50%) 高饱和磁通密度（~1.5T），优异的直流偏置能力。∥ 高功率、大直流偏置场合，如差模电感、升压/降压电感、脉冲变压器。

铁镍钼粉芯 Fe-Ni-Mo 损耗最低，磁导率精度高，温度稳定性极佳，但成本最高，饱和磁通密度较低。∥ 高频、高性能场合，如通信设备中的LC滤波电感、谐振电感、航空航天电源。

铁硅铬粉芯 Fe-Si-Cr 综合性能均衡，损耗接近铁硅铝，直流偏置能力更好，成本介于铁硅铝与铁镍钼之间。∥ 日益普及，用于替代部分铁硅铝和高磁通应用，如高效服务器电源、车载充电机电感。

三、主要应用领域

1. 电力电子与开关电源

这是金属磁粉芯最大的应用市场。

· 功率因数校正电路：PFC电感是其经典应用，要求在高频、大直流偏置下保持高电感量。

· DC-DC变换器：作为储能电感和输出滤波电感，用于 Buck、Boost、LLC 等拓扑结构。

· 逆变器与变频器：光伏逆变器、UPS、电机驱动中的直流链路扼流圈和滤波电感，用于平滑电流、抑制谐波。

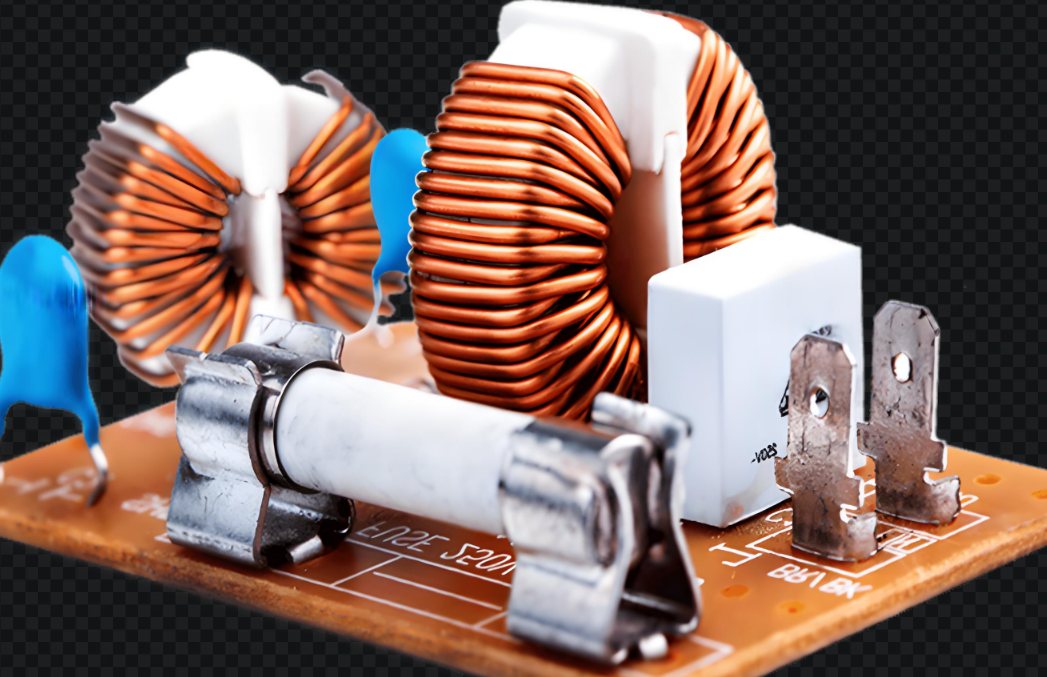

· EMI滤波：共模和差模电感，用于抑制传导电磁干扰，满足电磁兼容标准。

2. 新能源汽车与车载电子

· 车载充电机：DC-DC转换器和PFC级中的关键电感。

· 驱动电机逆变器：直流母线支撑和滤波电感。

· 车载电源系统：各类辅助电源模块（DCDC）中的电感。

3. 可再生能源发电

· 光伏/风电逆变器：与工业逆变器类似，用于最大功率点跟踪、升压和并网滤波环节，要求高效率和长寿命可靠性。

4. 通信与数据中心

· 通信基站电源：高效率、高功率密度的开关电源模块。

· 服务器电源：为满足80 Plus钛金等高能效标准，广泛使用高性能铁硅铝、铁硅铬、铁镍钼粉芯。

· 射频电路：用于宽带变压器、可调电感、阻抗匹配网络等。

5. 消费电子与家电

· 高端电脑电源、适配器、LED驱动电源中的功率电感。

· 变频空调、洗衣机等白色家电的功率模块。

6. 军工与航空航天

· 机载/舰载电源、雷达系统电源等，对性能、可靠性和极端环境适应性要求极高，常使用高性能铁镍钼粉芯。

7. 电磁兼容与噪声抑制

· 功率磁珠：由金属磁粉（尤其是铁粉芯）制成，用于吸收高频噪声，抑制线路中的振铃和尖峰干扰。

四、选择与应用趋势

· 高效化与高频化：随着第三代半导体（SiC， GaN）器件的普及，电源开关频率不断提升，对磁芯的高频低损耗特性要求更严，推动了铁硅铬、铁镍钼等高性能材料的发展。

· 小型化与高功率密度：要求磁芯在更小体积下承受更大的电流和功率，高饱和磁通密度和高磁导率材料更受青睐。

· 成本与性能平衡：铁硅铬粉芯因其优秀的性价比，正在许多领域替代传统的铁硅铝和高磁通粉芯。

· 集成化：将多个磁元件（如电感与变压器）集成在一个磁粉芯组件中，以节省空间和成本。
