提高贴片电感散热的有效策略

 提高贴片电感散热的有效策略

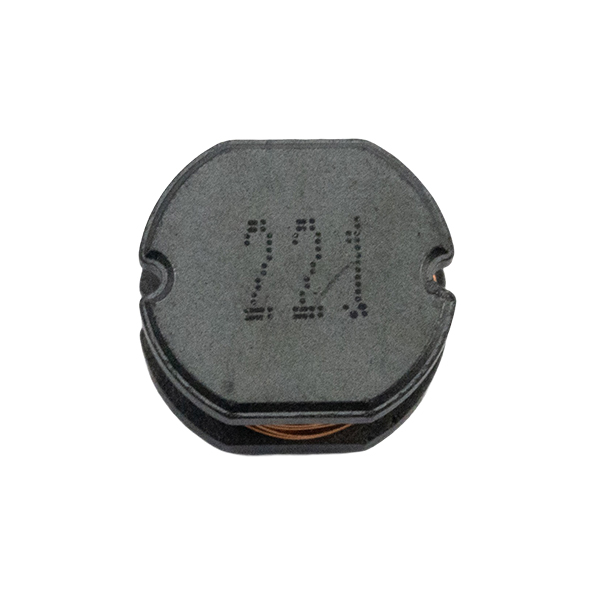

在现代电子设备中，贴片电感器扮演着不可或缺的角色，特别是在高速信号处理和功率转换应用中。然而，随着电子元件的体积不断缩小，电感器的散热问题愈发凸显，直接影响到其性能和可靠性。为了确保设备的正常运行，亟需讨论如何有效提高贴片电感的散热性能。本文将从散热原理、影响因素、解决方案等多个维度，详尽阐述提高贴片电感散热的各种方法。

 一、贴片电感的散热原理

首先，我们需要理解散热的基本原理。在电感器工作时，会因电阻和电感效应而产生热量。如果热量无法及时散发，电感器的温度会迅速上升，导致器件性能下降甚至损坏。在电子元件中，热量通过导热、对流和辐射三种方式散发。因此，提升贴片电感散热性能的关键在于优化这三种散热途径。

 二、影响贴片电感散热的因素

1. 封装设计： 贴片电感的封装设计直接影响散热效果。较厚的封装材料可能会形成热阻，使热量难以散发。因此，采用高导热材料、优化封装结构都是非常重要的选择。

2. 环境温度： 电感工作环境的温度越高，其散热能力越差。提高环境散热能力或降低工作环境温度至关重要，以便为电感器提供更好的散热条件。

3. 散热介质： 散热介质的良好选择同样至关重要。通常空气是较为常见的散热介质，但在某些应用场合，如航空电子设备中，采用液体散热方案可能会大幅提升散热效率。

4. 安装位置： 电感器在电路板上的安装位置同样对其散热性能有直接影响。靠近大型散热器或避开其他发热组件都可以有效改善散热条件。

5. 风道设计： 在风冷系统中，合理的风道设计能够提升空气流动速度，从而提高散热效率。适当的设计可以使冷空气直接冲击在贴片电感上，带走大量热量。

 三、提高贴片电感散热的有效策略

1. 材料选用： 对于贴片电感的封装材料，采用高导热材料是提升散热性能的。例如，可以选择具有高导热系数的陶瓷材料，铁硅 镍磁芯或在基材中加入导热填料以增强导热性能。

2. 散热槽设计： 在电路板设计时，可以考虑在电感周围增加散热槽或散热片。通过增加散热面积，可以有效加快热量的散发。此类设计特别适用于需要长时间高负载运行的电感器。

3. 优化布局： 布局设计对散热影响巨大。将贴片电感与其他发热元件合理分隔，增加热对流通道，能有效降低电感表面温度。此外，利用PCB板的热传导特性，合理设计 PCB 的热管理也能显著提升散热效率。

4. 强制对流： 在密闭或空间较小的设备中，考虑使用风扇或液冷系统，形成强制对流的机制，使热量集中被带走。这样的方法特别适用于需要高功率、长时间运行的组件。

5. 表面处理： 改善贴片电感的表面涂层和处理可以提高其散热能力。例如，采用高热导率的涂层来增加电感表面的光滑度，以减少热阻。

 四、其他考虑因素

1. 工作频率： 高频工作条件下，电感的损耗增大，导致散热需求增加。这时，可使用高Q值的电感器，降低工作频率带来的损耗，从而减轻散热负担。

2. 热管理系统： 建立完善的热管理系统是提高整个设备散热效率的关键。可以考虑温度传感器监测电感温度，并动态调整风扇转速等冷却措施。

3. 行业标准和检测： 在设计和生产贴片电感器时，遵循行业标准和进行必要的热检测也是保障散热效果的重要环节。通过不断的测试和改进，确保产品在不同应用场合下都能保持良好的散热性能。

 五、案例分析

在某些高功率LED驱动电源中，贴片电感的散热问题显得尤为突出。经过调查与研究，设计团队采用了高导热材料作为封装材料，并在电路板上增加了多个散热通道。经过实际测试，改进后的电感表面温度降低了30%以上，显著提升了系统的可靠性和使用寿命。

 六、结语

综上所述，提高贴片电感的散热性能是一项复杂的系统工程，需要从材料选用、封装设计、布局优化、散热介质及热管理等多个方面进行综合考虑。只有通过不断的创新与实验，我们才能在激烈的市场竞争中立于不败之地，为用户提供更加可靠和高效的电感解决方案。
