共模电感为什么很少谈“饱和电流”？负载电流、Isat 和温升，一次讲清

共模电感为什么很少谈“饱和电流”？负载电流、Isat 和温升，一次讲清

有位工程师朋友问我：“共模电感到底有没有饱和电流？为什么规格书上很少像功率电感那样标 Isat？”这个问题问得在点上。

做功率电感选型，我们习惯看两个参数：Irms（温升电流）管“热不热”，Isat（饱和电流）管“饱和不饱和”。

但到了共模电感，这套直觉开始不灵了。这篇就聊三件事：

① 为什么共模电感不容易被正常负载电流推饱和；

② 负载电流 / Irms / Isat / 不平衡电流怎么分清；

③ 选型时电流到底怎么看；

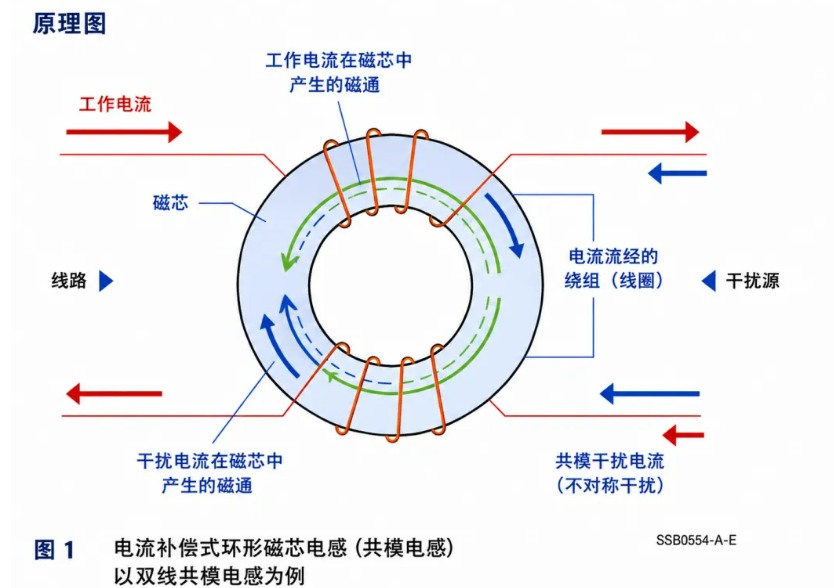

01为什么正常负载电流不容易让共模电感饱和？以电源输入端常见的双绕组共模电感为例：L、N 各串联一组绕组，两组绕组共用同一个磁芯。

先说清讨论的前提：这里指电流补偿型共模电感——两组等匝数绕组绕在同一磁芯上，按特定方向连接，L、N 各串一组。根据安培环路定律，绕组产生的磁动势与安匝数 NI有关。

在磁芯尚未明显进入非线性区、材料和磁路结构一定时，可近似认为磁通随净安匝数变化，即 Φ ∝ N·I。

正常工作时，差模（正常）负载电流在两绕组中方向相反——通俗讲，一根线“去”，另一根线“回”。

两组绕组匝数相同、磁路对称，N·I 等大反向，所以产生的磁通基本大小相等、方向相反：磁通，抵消了。

把这条逻辑链写完整就是：负载电流方向相反 → 安匝数 N·I 等大反向 → 磁通 Φ1 ≈ −Φ2 → 净磁通 ≈ 0。抵消的是磁通，电流本身并没有消失。

这一点不是“想当然”

TDK 在电流补偿型共模电感资料里明确说明：两组等匝数绕组采用特定连接方式，使工作电流产生的磁通方向相反并相互补偿，从而解决正常工作电流引起的磁芯饱和问题；

Würth Elektronik 也把这种现象描述为“差模有用信号产生的主磁通得到补偿”。

需要说明的是，这是“理想对称”下的结论：真实磁芯存在漏感，差模电流的交流分量会产生少量未抵消的磁通。

按 Coilcraft 的说法，对电源线应用，这种影响通常可以忽略；但如果系统里共模电流本身很大，仍要按规格书评估饱和风险。

对比一下就清楚了：

普通功率电感：I↑ → H↑ → B↑ → 接近 Bs → 饱和

共模电感（正常差模负载）：Iload↑，两组主磁通仍然互相抵消。

因此，正常平衡差模负载下，共模电感更需要关注绕组发热，而不是直接套用功率电感“负载电流 < Isat”的逻辑。

02

那共模电感到底会不会饱和？

会，当然会。磁芯还是磁芯，只要内部净磁通密度够高，照样往材料的饱和磁通密度 Bs 上撞。

所以那句“共模电感没有饱和电流”，严格讲并不准确。

更准确的说法是：在正常、平衡的差模负载电流下，两组绕组的主磁通互相抵消，因此正常负载电流通常不是决定磁芯饱和的主要因素。

把“抵消”成立的条件写全，答案就清楚了。磁通抵消要同时满足三个条件：

① 两绕组电流大小相等；② 方向相反；③ 匝数与磁路对称。

任何一个条件被破坏，净磁通就从零变成非零。

那什么时候会饱和？关键就三个字：没抵消。比如：

① 两个绕组中的电流不平衡；

② 一部分电流通过 PE、机壳或其他路径返回；

③ 出现较大的共模电流；

④ 两绕组参数存在明显差异；

⑤ 异常或故障工况造成直流偏磁。

当两组绕组产生的安匝数不能完全抵消时，就会出现净磁动势和净磁通。

这既可能来自两路电流幅值不平衡，也可能来自共模电流——即使两路共模电流幅值相等，其产生的磁通也可能同向叠加。

当两绕组的安匝数不能完全补偿，或共模电流产生的磁通同向叠加时——此时净安匝数不再为零 → 净磁通增加 → 饱和风险上升。

图｜不平衡/共模电流产生净磁通，磁芯可能饱和（示意）

记住结论：共模电感不是“不会饱和”，而是“正常的差模负载电流被磁通补偿掉了”。

03

既然磁通抵消了，为什么还要限制负载电流？

因为一句话：磁通可以抵消，铜损不会抵消。

从物理上看，原因很直接：两组绕组产生的磁通具有方向关系，可以相互抵消；但绕组铜损始终为正，只会叠加。

前者决定磁芯状态，后者决定发热——两者不能混为一谈。

假设每个绕组直流电阻 DCR = R，负载电流 Iload = I，那么每个绕组都会真实流过这个电流：

P1 = I²R　　P2 = I²R

总铜损近似为：

Pcu ≈ 2I²R

注意这个平方关系：电流从 5A 涨到 10A，只是 2 倍；但在 DCR 基本不变时，铜损是 4 倍。

所以哪怕磁芯离饱和还很远，绕组自己也会先热起来。发热，才是共模电感在正常负载下真正的对手。

磁饱和风险来自净磁通（共模/不平衡电流），热风险来自总铜损（任何电流）。

因此，共模电感在正常负载下更常关注 Rated Current / Irms，而不是 Isat。

04

负载电流、Irms 和 Isat，终于可以分清了

参数

主要限制因素

对共模电感意味着什么

负载电流

实际系统电流

两组绕组都要真实承受

DCR、铜损、温升

判断能否长期通过该负载电流

Isat

磁芯净磁通、Bs

判断磁芯是否接近饱和

不平衡/共模电流

剩余磁通

更容易真正推动磁芯向饱和发展

看明白这张表，一句话就能记住：负载电流 ≠ 饱和电流——它们解决的根本不是同一个问题。

功率电感：负载电流直接产生直流磁化 → 盯 Isat。

共模电感：正常差模磁通已互相补偿 → 盯铜损和温升。

05

温升电流，别只盯 Datasheet 那个数字

不代表你在任何环境下用 10A 都稳。

温升“看环境”：环境温度、PCB 铜面积、空气流动、安装方式、绕组 DCR、磁芯损耗，还有旁边有没有“发热大户”——全都有份。

厂家给的 Irms / Rated Current 都有测试条件：有的按 ΔT = 40℃，有的采用其他标准。

还有个容易忽略的细节：铜线越热，电阻越大，铜损又往上走——会自我加温。

所以选型的最后一道题不是“标了多少 A”，而是：在我最高的环境温度和最恶劣的工况下，这颗的实际温升能不能扛住？

06

共模电感选型，电流应该怎么看？

普通共模滤波应用，按这五步走：

第一步：看最大负载电流——确定系统正常运行和峰值状态下，线路实际通过多少电流。

第二步：保证器件能长期承受负载电流，并留足温升裕量。

第三步：看 DCR——DCR 越大，I²R 铜损越高、温升越明显；大电流下几十毫欧的差别都能明显影响功耗。

第四步：看最高环境温度——25℃ 环境 + 40℃ 温升 ≈ 65℃；环境 85℃ 就是另一回事了。

第五步：再查异常电流和偏磁——有明显漏电流、不平衡电流或故障工况时，评估磁芯是否会产生较大净磁通。

最后总结

正常负载电流 → 看 DCR、Rated Current、温升。

共模电流 / 不平衡电流 → 看净磁通、看饱和。

以后评价一颗共模电感能不能过大电流，别只问“饱和电流是多少”，多问一句：“它长期吃这个负载电流，温升多少？”
