 测试贴片电感的完美指南

贴片电感是现代电子元器件中不可或缺的一部分，广泛应用于滤波器、振荡器、功率转换器等电路中。

随着电子技术的不断发展，电子设备的体积越来越小，对贴片电感的特性和性能要求也越来越高。

因此，了解如何测试贴片电感的性能显得尤为重要。本文将详细介绍贴片电感的种类、测试方法及注意事项，帮助读者全面掌握贴片电感的测试技巧。

 一、贴片电感的基础知识

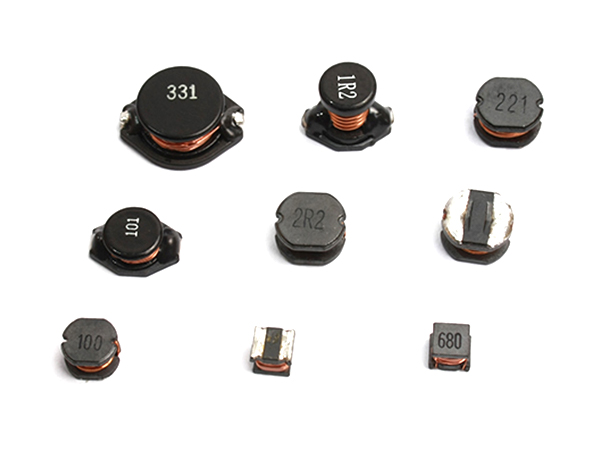

 1.1 什么是贴片电感

贴片电感是一种表面贴装电感，通常用于高频电路中，它的结构较传统的线圈电感更为紧凑，适合自动化生产。

贴片电感由导体、绝缘材料及磁性材料构成，其主要作用是储存电能和抑制电流波动。

 1.2 贴片电感的类型

贴片电感种类繁多，常见的有以下几种：

- 非屏蔽型贴片电感：主要适用于低频应用，价格便宜，体积较小。

- 屏蔽型贴片电感：能够有效降低电磁干扰，适合高频应用，通常价格较贵。

- 共模电感：用于差分信号的滤波，能有效抑制共模噪声，适合信号完整性要求高的电路。

 二、贴片电感的参数

测试贴片电感的第一步是了解其主要参数：

- 电感值（L）：单位为亨利( H)，表示电感在电流变化时的储能能力。

- 直流电阻（DCR）：电感线圈的直流电阻，影响电能损耗。

- 自谐频率：决定电感的工作频率范围。

- 饱和电流：电感能够承受的最大直流电流，超过此值电感性能会下降。

 三、贴片电感的测试工具

在测试贴片电感时，推荐使用以下工具：

- LCR表：最常见的测试工具，能够直接测量电感值、直流电阻及其他参数。

- 示波器：用于观察电感在高频信号中的响应。

- 网络分析仪：用于精确测量电路的频率特性。

- 万用表：用于简单的直流电阻测量。

 四、贴片电感的测试方法

 4.1 使用LCR表测试

使用LCR表是最直接有效的方法。以下是测试步骤：

1. 准备工作：选择适当的LCR表，设定测试频率（通常为1 kHz或100 kHz）。

2. 连接电路：将LCR表的测试线连接到电感的引脚上，确保接触良好。

3. 读取参数：按下测量键，LCR表会显示电感值、DCR等参数。如果有需要，可以根据误差进行校正。

 4.2 使用示波器观察

示波器可以用来观察电感在工作状态下的表现：

1. 搭建测试电路：将电感与信号源连接，确保信号源提供稳定的高频电压。

2. 连接示波器：将示波器探头接入电感的输出端，调整触发电平确保能够稳定显示波形。

3. 观察波形：分析输出波形的振幅和频率，以判断电感的性能是否符合设计要求。

 4.3 使用网络分析仪

网络分析仪适用于频率响应测试，测试步骤如下：

1. 设定网络分析仪：选择适当的测试范围，并进行零点校准。

2. 连接电感：将电感连接至分析仪的测试端，确保连接稳定。

3. 进行频率扫描：观察电感的幅度和相位响应，记录数据。通过数据分析，可以判断电感在不同频率下的性能。

 五、测试注意事项

在进行贴片电感测试时，需要注意以下几点：

 5.1 测试频率选择

不同类型的贴片电感在不同频率下表现不同。因此，选择合适的测试频率非常重要。

一般来说，低频电感宜在1 kHz测试，而高频电感可在100 kHz甚至更高频率下测试。

 5.2 确保接触良好

电感测试时，良好的电气接触能够避免误差。检查测试线、引脚连接处是否清洁干燥，并确保插头完全插入。

 5.3 温度影响

电感的性能受温度影响较大，最好在室温下进行测试，避免高温或低温环境下测试产生的误差。

 5.4 输出负载

在测试贴片电感时，应注意其测试电路的输出负载，过重的负载可能对电感值产生不良影响。
