 贴片电感测量参数的全面指南

在电子设计中，贴片电感是一个不可或缺的元件，其性能参数的准确测量直接影响到电路的性能和稳定性。对于工程师与电子爱好者而言，掌握如何正确测量贴片电感的参数至关重要。本文将详细介绍贴片电感的测量方法、需测量的参数，以及影响测量结果的各种因素，旨在帮助读者更好地理解贴片电感的特性。

 贴片电感的基础知识

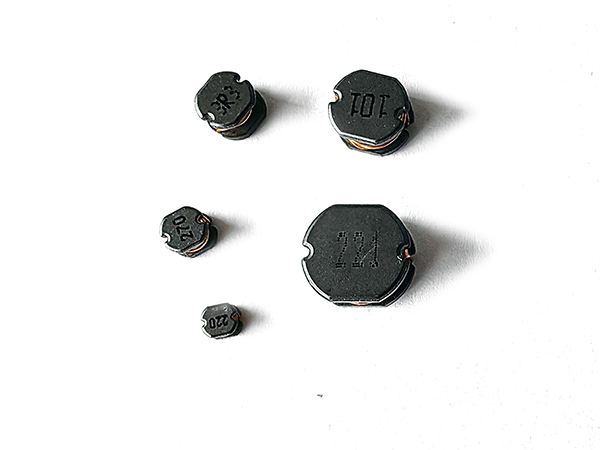

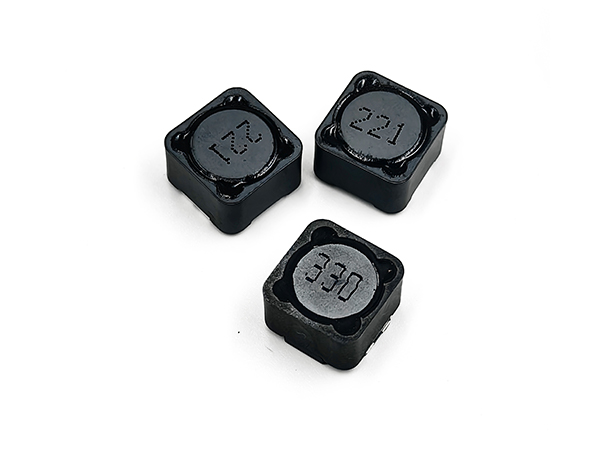

首先，我们需要了解什么是贴片电感。贴片电感是一种表面贴装的电感器件，其形状通常为矩形或正方形，广泛应用于各种电子设备中，尤其是在高频电路中。与传统的引线式电感相比，贴片电感具有体积小、重量轻、易于自动化生产和高频响应良好的特点。

贴片电感的主要参数包括感值（L）、直流电阻（DCR）、饱和电流（Isat）、额定电流（Irms）、品质因数（Q值）和自谐频率（self-resonant frequency, SRF）等。这些参数共同决定了贴片电感在电路中的表现。

 一、测量贴片电感的重要参数

1. 感值（L）

    感值是电感最基本的特性，通常用亨利（H）表示。测量电感的常用设备是LCR表。在测量时，需要确保选择合适的频率和量程，以获取准确的结果。一般来说，贴片电感的测量频率通常在100kHz到1MHz之间。

2. 直流电阻（DCR）

    DCR是电流通过电感时所产生的电阻，通常用欧姆（Ω）表示。直流电阻的测量可以使用数字万用表（DMM）进行，务必在测量时考虑到接触电阻的影响，确保测试线的接触良好，以避免测得的阻值不准确。

3. 饱和电流（Isat）

    饱和电流指的是电感在施加超过该值的电流后，感值开始急剧下降的现象。这个参数关系到电感能否稳定工作。一般来说，饱和电流在测试时需要通过测试电流的逐步增加，并观察电感值变化来确认。

4. 额定电流（Irms）

    Irms是指贴片电感在额定条件下能够持续通过的最大电流，而不会导致温升超过设定值。额定电流的测试与饱和电流不同，通常需要在一定的环境温度下进行，测量电感在经过一定时间的通电后的温度变化。

5. 品质因数（Q值）

    品质因数是一个反映电感品质的无量纲数，通常在高频应用中非常重要。Q值越高，电感的性能越好。Q值的测试需要在特定频率下进行，通常使用频率发生器和LCR表配合测量。

6. 自谐频率（SRF）

    自谐频率是电感和其寄生电容自然振荡所表现出的特性。在高频应用中，自谐频率是决定电感有效工作频率的一个重要参数。SRF的测量通常需要专业的网络分析仪，结合其在频率上的响应曲线来获得。

 二、测量工具与方法

1. 使用LCR表进行测量

    LCR表可以直接测量电感、阻抗和电容等参数。在测量贴片电感时，务必选用可以适应测量频率的LCR表，同时要进行正确的连接，以确保测量的准确性。

2. 使用数字万用表（DMM）测量DCR

    DMM是测量直流电阻的最简单工具。进行测量时，应该采用两端测量法，排除接触电阻的影响，确保测量结果准确可靠。

3. 饱和电流和额定电流的实测

    在测量饱和电流和额定电流时，通常需要利用可调电源与负载测试电路，通过逐渐增加电流来确定电感特性变化，可以通过测量电感材料的温度升高来判断其额定电流。

4. Q值和SRF的频率测量

    Q值和SRF的精确测量需要的设备较为复杂，通常使用网络分析仪。将贴片电感连接至网络分析仪，分析其频率响应，以确定Q值及自谐频率。

 三、影响测量结果的因素

1. 温度

    温度对电感的性能有显著影响。随着温度的升高，电感的感值通常会降低，而直流电阻则会提升。因此在测量时，需要在稳定的温度环境下进行。

2. 连接方式

    测量时的接线质量会直接影响结果。使用短而粗的连接线可以减少内部电阻和寄生电感造成的误差。

3. 电感的类型与结构

    不同类型的电感（例如，贴片电感与线圈电感）由于内部结构及材料不同，其测量方式和具体参数也可能有所差别。因此在测量前，了解电感的具体类型和规范是非常重要的。

4. 测试频率

    对贴片电感而言，测试频率的选择会影响到测量的结果，特别是在高频应用中，影响更为明显，因此在给予条件下，务必确保准确的测试设置。

 四、结论

贴片电感作为电子产品中的关键元件，其参数的精确测量对电路的性能至关重要。通过了解并掌握贴片电感的基本知识、测量参数的意义和测量方法，才能确保电子设计的准确性与可靠性。希望本文能为您在贴片电感参数测量的实践中提供帮助，避免常见的测量误区，提高工作效率。
