 1206贴片电感：选择与应用指南

在电子设备的发展中，贴片电感作为重要的无源元件，被广泛应用于各种电路中。特别是1206贴片电感，因其较小的体积和良好的电性能，成为了众多设计师和工程师的首选。本文将深入探讨1206贴片电感的特性、应用以及选择时需考虑的因素。

 什么是1206贴片电感？

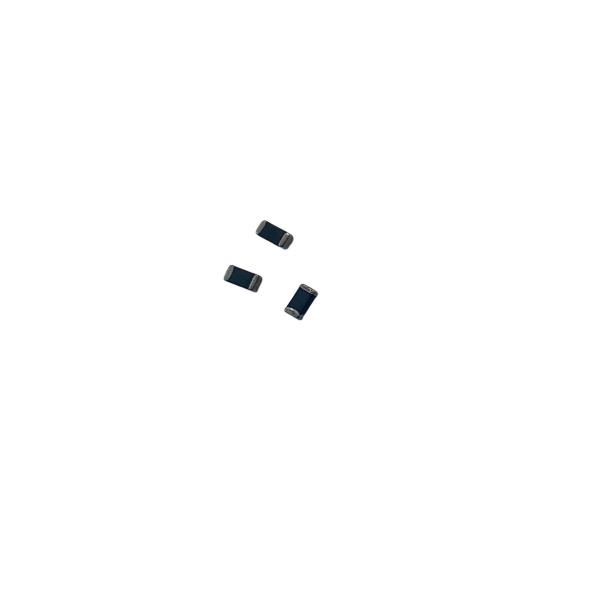

1206贴片电感是一种表面贴装电感组件，形状为1206（即3.2mm x 1.6mm）。它通常是由绕制线圈或薄膜形成的电感元件，具有优异的电气特性和较小的体积，适用于高密度电路设计。相较于传统的插件电感，贴片电感在生产效率、自动化组装和节省电路板空间方面有着显著优势。

 1206贴片电感的基本特点

1. 体积小、重量轻：1206的尺寸使其在设计中不会占用过多的空间，允许电路设计师将更多功能集成在同一块电路板上。

2. 高性能：1206贴片电感通常具有较低的直流电阻（DCR），这可以降低能量损耗。此外，其良好的频率特性使其在高频和低频应用中都能表现出色。

3. 高可靠性：因其封装形式，1206贴片电感通常具有较好的耐湿性和抗震性，适合各种环境下的应用。

4. 易于自动化焊接：现代电子设备生产普遍采用SMT（表面贴装技术），1206贴片电感能够与其他元件一起，通过自动化设备快速、高效地完成焊接过程。

 1206贴片电感的应用领域

1206贴片电感广泛应用于多个领域，包括但不限于：

1. 消费电子：如手机、平板电脑、智能穿戴设备等，1216贴片电感用来抑制电流噪声和提供滤波功能，以确保设备的正常运行。

2. 通信设备：在无线通信、基地站等设备中，1206贴片电感可以用于信号调制和解调以及滤波，保证信号的清晰度与稳定性。

3. 电源管理：在开关电源、DC-DC转换器中，1206贴片电感用于能量储存和调节电流，以提高电源转换的效率。

4. 汽车电子：随着汽车电子化的加剧，1206贴片电感也在汽车的电控单元、音响系统等方面发挥着重要作用。

 如何选择合适的1206贴片电感

在选择1206贴片电感时，需要考虑以下几个关键因素：

 1. 电感值

电感值是选择电感的首要因素，常用的电感值范围为1uH至100uH。选择合适的电感值可以确保电路获得理想的滤波效果，不同的应用需求也会影响这一选择。

 2. 直流电阻（DCR）

直流电阻越低，能量损耗就越小。在高功率应用中，选择低DCR的电感可以提高整体电路的效率。

 3. 额定电流

每个电感都有其额定电流，这个参数决定了电感在工作时能承受的最大电流。超出额定电流的操作可能会导致电感过热甚至损坏，因此合理评估电流需求很重要。

 4. 饱和电流

饱和电流是指电感在工作时达到一定电流后，其电感值会显著下降的现象。选择具备较高饱和电流的电感可以避免在高电流工作环境下产生性能衰减。

 5. 尺寸与封装

1206的尺寸适合大多数应用，但在特定的尺寸限制条件下，也需确认封装是否能够满足PCB设计的需求。

 6. 温度特性

电感的工作环境温度也是重要选择因素之一，一些电感在高温下表现可能不如正常条件下，因此应关注相关的温度特性参数。
