 高频贴片电感的区别与选购技巧

在现代电子设备的设计中，贴片电感作为一种重要的被动元件，在电路中扮演着至关重要的角色。无论是在手机、电脑、还是在各种消费电子产品中，高频贴片电感的选择和使用都直接影响到电路的性能和效果。然而，市场上存在着多种类型的高频贴片电感，它们在特性和应用上有所不同，因此了解这些区别显得尤为重要。

 什么是高频贴片电感

高频贴片电感是一种专为高频电路设计的电感器，通常以小型化和表面贴装（SMD）的形式出现。这种电感器能够有效抑制电磁干扰，提供稳定的电流和电压输出，广泛应用于开关电源、无线通信、射频信号处理等领域。它的主要功能是储存和释放电能，并在其周围形成磁场，从而影响电流的流动。

 高频贴片电感的工作原理

高频贴片电感的工作原理基于电感定律，即电流通过导体时会在其周围产生磁场，当电流变化时，磁场也随之发生变化，从而产生感应电动势。高频电感通常采用铁氧体或其他材料作为磁芯，以提高感应效率并降低能量损耗。当频率较高时，电感的电感值、直流电阻（DCR）和等效串联电感（ESR）等参数都会对其性能产生决定性影响。

 高频贴片电感的分类

在选择高频贴片电感时，首先需要了解其分类。一般来说，高频贴片电感可以根据以下几个维度进行分类：

 1. 按材料分类

- 铁氧体电感：这种电感的磁芯通常由铁氧体材料制成，适合用于低频到高频范围，尤其是在射频应用中表现出色。

- 空心电感：没有磁心的电感，通常用于高频信号处理，损耗较小。

 2. 按电感量分类

高频贴片电感的电感值通常从几纳亨利（nH）到几百微亨利（μH），不同的电感值适用于不同的电路。大电感值的贴片电感适用于低频应用，而小电感值则更适合于高频应用。

 3. 按封装尺寸分类

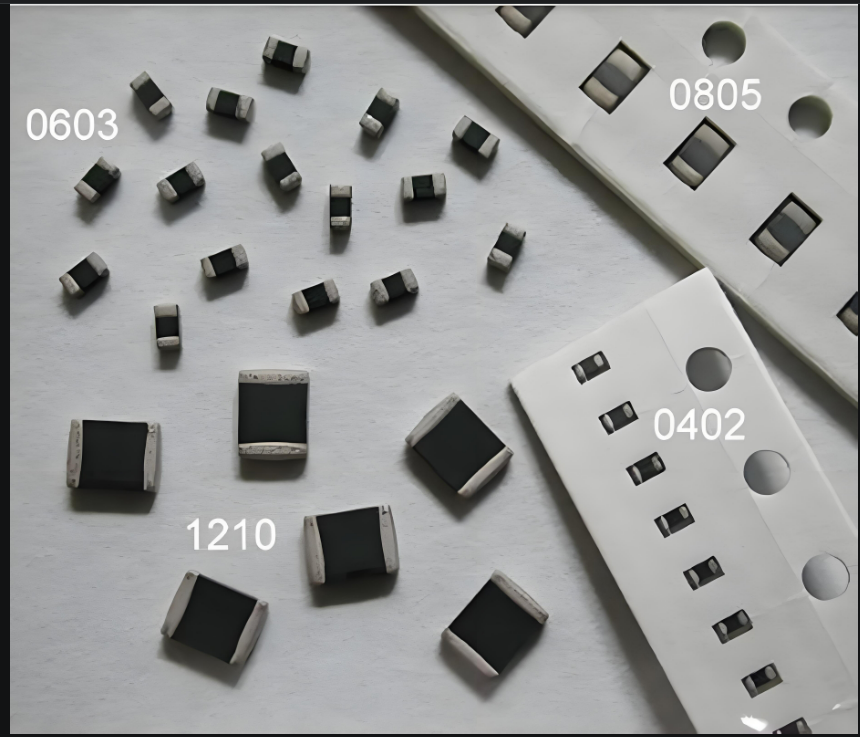

高频贴片电感的封装尺寸多样，常见的有0402、0603、0805、1206等。封装大小直接影响电感的可焊性和适用性。

 高频贴片电感的性能指标

在选择高频贴片电感时，了解其性能指标是必不可少的。主要性能指标包括：

- 电感值：直接影响电流的储存能力，较大的电感值能够在高频条件下有效稳定电流。

- 直流电阻（DCR）：表示电感器在直流条件下的阻抗，阻值越小，能量损耗越少。

- 额定电流：指电感器能够承受的最大电流，超过此值可能造成设备损坏或性能下降。

- 自谐频率：是指电感器在没有附加负载情况下的最高频率，过高的频率可能导致谐振失效。

- 温度系数：反映了电感值随温度变化的特性，高温可能导致电感性能下降。

 高频贴片电感的应用领域

高频贴片电感广泛应用于各个领域，以下是一些典型的应用场景：

 1. 电源管理

在电源管理电路中，高频贴片电感用于开关电源（SMPS）等高效变换器，以减少电源中的噪声，稳定电压供给。

 2. 无线通信

在无线通信设备中，高频贴片电感被广泛集成到射频（RF）电路中，以提高信号的传输质量。

 3. 嵌入式系统

许多嵌入式系统也需要高频贴片电感来优化电源转换和信号处理，保证系统的高效运作。

 4. 汽车电子

随着汽车电子化的发展，高频贴片电感在汽车电子电路中逐渐占据重要地位，用于电源管理、信号滤波及其他关键功能。

 选购高频贴片电感的技巧

选择合适的高频贴片电感对电子设备的整体性能至关重要。以下是一些选购技巧：

 1. 根据应用需求选择电感值

明确使用场合，根据具体的电路要求选择合适的电感值。通常，设计师会利用计算工具来评估所需的电感参数。

 2. 考虑空间限制

由于高频贴片电感通常较小，在设计时要考虑封装尺寸是否符合电路板的空间限制。

 3. 检查温度系数

选择温度系数合适的电感，以确保在各种工作环境中，电感性能能够保持稳定。

 4. 评估直流电阻

选择直流电阻值较小的贴片电感，以降低能量损耗，提高电路的效率。

 5. 参考制造商数据手册

选择信誉良好的制造商，并参考其数据手册中的详细参数，确保选购的电感满足设计要求。
