详谈一体成型电感和环形电感选相

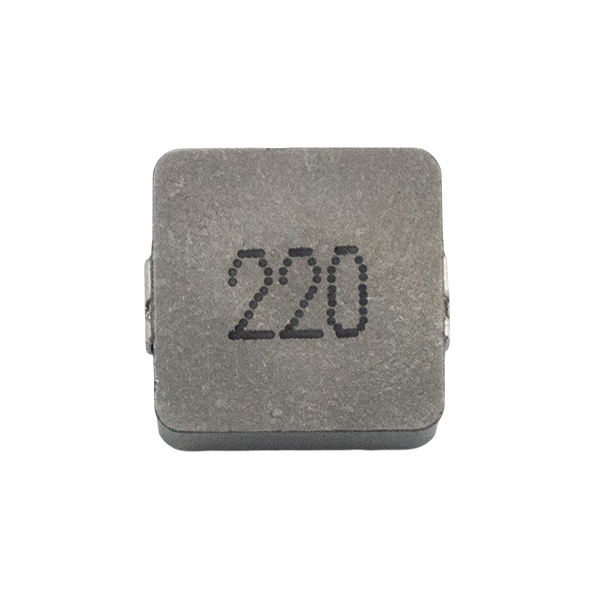

选择一体成型电感还是环形电感（通常指磁环电感），本质上是在选择“金属粉末压铸工艺”与“线圈绕制工艺”。虽然它们都是电感，但在物理特性、电气性能和适用场景上有明显的侧重。为做出最合适的决定，从性能参数、物理结构、成本与工艺三个维度进行详细对比，并给出具体的选型建议。

⚖️ 核心差异对比比较维度   一体成型电感 (Molded)   环形电感 (Toroidal/Magnetic Ring)

核心结构   合金粉末压铸成型，全封闭磁路   铁氧体或磁粉芯环形骨架，外绕漆包线

抗饱和能力   极高 (适合大电流、高功率密度)   中等 (取决于磁芯材料，大电流易饱和)

频率特性   优秀 (适合中高频，可达数MHz)   视材料而定 (铁氧体适合高频，铁粉芯适合低频)

EMI/漏磁   极低 (全屏蔽结构，漏磁极小)   较低 (闭合磁路，但非完全屏蔽)

机械强度   极高 (耐冲击、耐振动)   脆 (铁氧体磁芯易碎，怕跌落)

主要劣势   感值范围有限 (通常<1mH)，成本较高   Q值虽高但体积大，自动化贴装困难

详细选型指南.

1. 看电流需求：大电流选“一体成型”

如果你的设计涉及大电流（如CPU供电、电机驱动、大功率LED驱动）：

*   首选一体成型电感。

*   原因： 一体成型电感采用金属合金粉末，具有极高的饱和磁通密度（Bs）。在大直流偏置电流下，它的电感量下降非常平缓，不容易发生磁饱和，能有效保护开关管。

*   环形电感痛点： 普通的铁氧体磁环在大电流下容易饱和，导致电感量骤降，可能引发系统故障。

2. 看频率与Q值：超高频/高Q选“环形”

如果你的应用是射频电路、振荡器或对信号完整性要求极高的场景：

*   首选环形电感（特别是铁氧体磁环）。

*   原因： 环形电感通常具有更高的Q值（品质因数），这意味着在谐振点附近能量损耗更低，信号选择性更好。

*   一体成型痛点： 虽然一体成型技术在高频上进步很快，但在极高频（如数百MHz以上）的射频滤波应用中，其损耗通常高于优质的铁氧体磁环。

3. 看空间与抗干扰：高密度/抗干扰选“一体成型”

如果你的产品是手机、平板、穿戴设备或高密度PCB板：

*   首选一体成型电感。

*   原因：

    *   体积小： 一体成型电感可以做得非常薄（高度可<1mm），且体积比同参数的磁环小30%以上。

    *   屏蔽性好： 它是全封闭结构，磁场几乎不外泄，不会干扰PCB板上相邻的敏感信号线（如DDR、摄像头）。

    *   自动化友好： 它是标准的贴片元件，非常适合SMT自动化贴装。

4. 看环境可靠性：恶劣环境选“一体成型”

如果你的产品用于汽车电子、工业控制、户外设备：

*   首选一体成型电感。

*   原因： 一体成型电感结构致密，内部无空隙，具有极佳的抗震性和耐热冲击能力。相比之下，环形电感（特别是铁氧体）属于陶瓷材质，跌落或热胀冷缩时容易开裂。

 场景化建议总结

为了让你更直观地决策，我总结了以下场景对照表：应用场景   推荐类型   关键理由

DC-DC 转换器 (Buck/Boost)   一体成型   承受大电流、低DCR、抗饱和、小体积

CPU/GPU/ASIC 供电 (VRM)   一体成型   极高的功率密度、快速的动态响应

汽车电子 (OBC, DC-DC, BMS)   一体成型   耐高温、抗振动、AEC-Q200车规认证

PFC (功率因数校正)   视情况   大功率PFC常用铁硅磁环（成本低、耐大电流）；小功率PFC可用一体成型

射频滤波 (RF Filter)   环形电感   需要极高的Q值和低插入损耗

EMI 抑制/共模电感   环形电感   磁环是制作共模电感的最经典结构，绕线灵活

低成本消费类电源   环形电感   如果空间允许，磁环+手工/半自动绕线成本更低

 最终建议

*   在绝大多数现代电源设计中（特别是涉及大电流、高频率、小体积的场合），一体成型电感是更优、更稳妥的选择。 它的性能更稳定，设计裕量更大，且能显著降低PCB的EMI设计难度。

*   只有在对Q值要求极高（射频）、成本极度敏感且空间充裕、或者需要特殊定制绕线（如共模电感）的场合，才建议选择环形电感。
