轻松识别贴片绕线电感型号的实用技巧

轻松识别贴片绕线电感型号的实用技巧，助你从容应对电路设计

随着电子技术的迅猛发展，贴片式绕线电感（也称为SMD电感）在各类电子设备中扮演着越来越重要的角色。这些组件以其体积小、性能优异而广泛应用于通信、消费电子、汽车电子等领域。然而，面对市场上形形色色的电感型号，许多人在选择与识别时可能会感到困惑。本文将为您提供一系列实用技巧，帮助您轻松识别贴片绕线电感的型号和规格，确保您在电路设计中做出最佳选择。

 贴片绕线电感的基础知识

在深入讨论识别技巧之前，首先需了解贴片绕线电感的基本概念。贴片绕线电感是一种采用绕线技术制造的电感器件，通常尺寸较小，适合于表面贴装（SMD）应用。它主要由线圈、铁芯和封装材料组成，能够储存电能，并在电路中提供阻抗。

 规格参数

贴片绕线电感的规格主要包括以下几个方面：

1. 电感值（L）：以亨利（H）为单位，表示电感的大小。

2. 直流电阻（DCR）：也叫直流电阻，指电感在直流条件下的电阻值，影响功率损耗。

3. 额定电流：电感可以承受的最大电流，超过此值可能导致性能下降或损坏。

4. 自谐频率：指在特定条件下，电感呈现共振的频率。

了解这些基本参数将有助于我们在后续的型号识别中，进行有针对性的判断和辨别。

 如何识别贴片绕线电感型号

 1. 标签识别

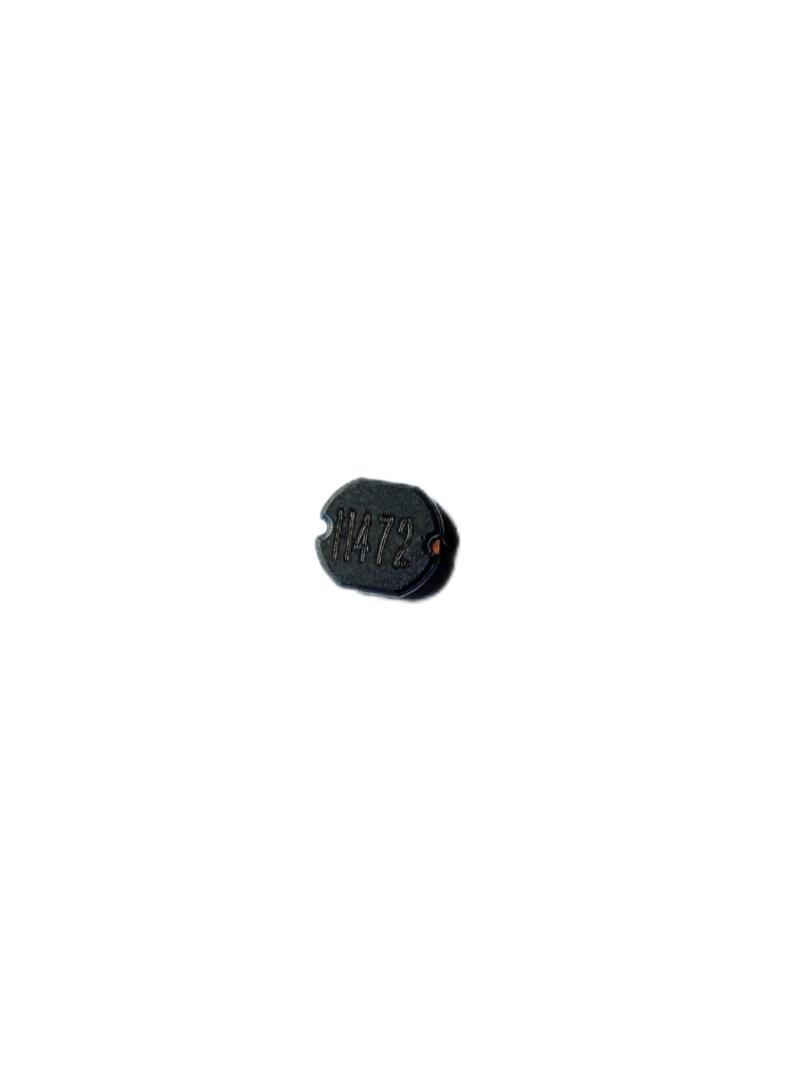

大部分贴片绕线电感的表面都会印有型号标识，这些标识通常由字母和数字组合而成，代表厂商、产品系列、电感值等信息。以一个常见的电感型号为例：LQG18HS_100N。这里的“LQG”代表厂商系列，“18”表示封装尺寸，“HS”指的是电感类型，而“100N”则代表电感值为100nH。

在阅读这些标签时，应注意以下几点：

- 识别厂商信息：通过识别字母组合，初步判断出电感的制造商，很多厂商的型号格式是固定的。

- 注意封装尺寸：同一款电感可能在不同的封装中提供，识别封装规格可以帮助选择合适的布局。

- 电感值转换：有些电感以皮亨利（pH）或微亨利（μH）为单位，需进行合理转换。

 2. 数据手册查阅

一旦获取了电感的型号，查阅其对应的产品数据手册是至关重要的。这些数据手册通常由厂商提供，包含详细的电感特性、性能曲线、封装信息等。在阅读数据手册时，可以关注以下方面：

- 主要规格参数：确保电感值、直流电阻和额定电流等参数满足电路设计要求。

- 环境适应性：了解电感的工作温度范围、湿度适应性等信息，以便在不同环境下都能稳定工作。

- 应用场景：许多电感会针对特定应用提供推荐方案，依据这些信息可以减少实际使用中的问题。

 3. 使用测量工具

对于没有明确标识的电感，使用测量工具进行实际测试是有效的方法。以下是几种常用的测量工具：

- LCR表：能测量电感值、电阻和电容等参数，适合用于精确测量电感的特性。

- 示波器：用于分析电感在高频条件下的反应，能帮助评估其自谐频率。

- 万用表：虽然主要用于直流电阻测量，但可以间接了解电感在直流状态下的性能。

测量时需特别注意接线方式和测试频率，以确保获得真实的电感参数。

 4. 在线工具与数据库

随着技术的发展，许多在线工具和数据库可以帮助用户快速识别电感型号。例如，诸如 Digi-Key、Mouser 等电子元件分销商网站，提供产品目录搜索和参数筛选功能，让用户可以根据电感特性进行快速查找。同时，部分网站还提供型号交叉参考功能，便于在不同厂商之间进行比较。

 实用技巧总结

1. 记忆常见型号格式：了解常用厂商的型号格式，便于快速识别。

2. 使用电子元件数据库：利用网上资源查找供应商信息与技术规格。

3. 结合实际测量：通过实际测量验证型号，保障选择的准确性。

4. 关注用户评测与应用案例：通过查阅其他用户的案例，了解在特定应用中的表现。

5. 保持学习兴趣：电子元件的技术一直在进步，关注行业动态，提升自身的专业知识。
