带你轻松解码贴片绕线电感型号

电感在电子电路中扮演着至关重要的角色，特别是在电源管理和信号处理领域。

而贴片绕线电感由于其小型化、高频率特性，在现代电子设备中已被广泛应用。

然而，对于很多电子爱好者或新手工程师来说，贴片绕线电感的型号识别可能是一项有些复杂的任务。

在这篇文章中，我们将逐步剖析如何轻松识别这些电感的型号。

电感的基本概念与用途

在深入讨论电感型号之前，我们需要先理解电感的基本概念。电感器是一种电子元件，能够储存电流通过时产生的磁场。

由于其特性，电感常被用于过滤信号噪声、稳定电流和在升压/降压转换中作为必备的元件。

电感的种类

电感器可以依据其结构和用途被分为不同的种类。主要有：

1. 线性电感：在任意电流范围内具有恒定的电感量。

2. 非线性电感：电感量会随电流或频率变化。

3. 固定电感：电感值无法调节，适用于固定频率的电路中。

4. 绕线电感：通过缠绕导线在磁芯或空芯上实现电感。

贴片绕线电感的优势

与其他类电感相比，贴片绕线电感的优势在于其低电阻和良好的高频特性，这使得它们特别适合在高密度电路板上使用。

正因如此，贴片绕线电感在手机、笔记本电脑等设备中运用广泛。

识别贴片绕线电感型号的步骤详解

贴片绕线电感的型号识别过程包括了解其标识习惯、主要规格参数，以及如何通过外观和标识快速确定信息。

1. 理解型号标识

贴片绕线电感的型号通常由字母和数字组合而成，表示不同的规格和特性：

- 第一个部分通常表示电感系列

- 第二部分可能代表其形状或尺寸（如高度、宽度）

- 第三部分表示电感值，通常以微亨或纳亨为单位。

例如，一个标识为“CD54-221”的电感可以这样理解：

- CD: 产品系列，这里可能特指该电感应用于高频电路。

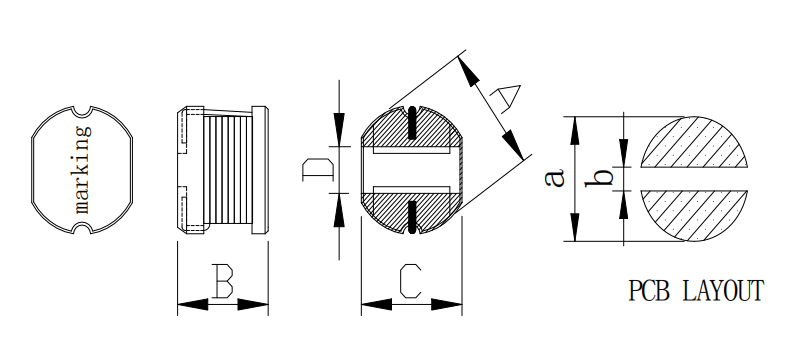

- 54: 形状或尺寸，一般指电感的外形尺寸是;如图

尺寸单位；mm

- R10: 电感值，0.10微亨。

2. 识别电感值

电感值是贴片电感中最重要的参数之一。正确识别电感值可以有效提高电路设计的效率。

大多数贴片电感采用数字加字母的方式标识，这里有几种常见的标识方式：

- 整数字标识: 例如“220”表示22uH。

- 混合字母表示: 字母R表示小数点，如“R10”表示0.10μH。

3. 外观特征的识别

在某些情况下，通过外观也可以初步识别电感的型号：

- 颜色区分：某些代号电感采用不同颜色的外包装材料来区分不同规格的电感。

- 外形大小：不同型号的电感有其独特的尺寸和高度。

4. 使用生产厂商的目录和数据表

多数电感生产商会提供详尽的产品目录和数据表，其内容通常包含型号定义、技术参数、推荐应用和特性曲线等信息。

贴片绕线电感应用案例

为加深对贴片绕线电感及其型号识别的理解，我们可以通过几个真实应用案例进行深入探讨。

案例一：智能手机

在智能手机中，贴片绕线电感主要用于电源管理。由于手机内部电路密度较高，所使用的电感需要具备良好屏蔽性和高频特性。

通常型号如“DLP11SA”被广泛用于智能手机中的DC-DC转换器。

案例二：笔记本电脑

在笔记本电脑的主板架构中，电感用于CPU和图形处理单元的供电回路中。优秀的贴片绕线电感可以提升计算效率和电源供电的稳定性，

典型例子如型号“B82422A1”之类的电感组件。

重要性与市场趋势

未来几年，随着5G和物联网的推广，电子设备对高性能、高频率电感的需求将急剧增加。由于小型化和高效化的趋势，

贴片绕线电感在市场中的地位将更加重要。

环保与可持续性

除了性能的提升外，电感制造商还致力于通过使用环保材料和减少有害物质排放来推动可持续发展。

环境友好型贴片电感将成为未来设备选择的优先事项。

通过以上对贴片绕线电感型号识别和应用的详细解读，我们希望能够帮您更好地理解和运用这些重要的电子元件，

并在相关选择和设计工作中提供实质性的帮助。
