共模电感（Common Mode Choke，CMC）是电磁兼容（EMC）设计中的关键元件，主要用于抑制**共模噪声**，确保电路稳定性和符合EMI/EMC标准。

以下是其核心作用及工作原理的详细说明：

### **1. 核心作用**

#### **(1) 抑制共模噪声**

- **共模噪声定义**：同时出现在两条信号线或电源线（如L和N线）上，**同相位、同方向**的高频干扰信号。

  **典型来源**：

  - 开关电源的高频开关噪声（如MOSFET开关动作）。

  - 外部电磁干扰（如雷击、电机启停、无线信号耦合）。

- **危害**：

  - 干扰敏感电路（如ADC、通信接口）。

  - 导致设备辐射超标，无法通过EMC认证（如FCC、CE）。

#### **(2) 阻断共模电流路径**

- **原理**：共模电感对共模电流呈现高阻抗（而对差模电流（正常信号）阻抗极低。

  **效果**：

  - 将共模噪声限制在局部电路内，阻止其通过电源线或信号线传导到外部。

  - 减少设备对外辐射的电磁干扰。

### **2. 结构与工作原理**

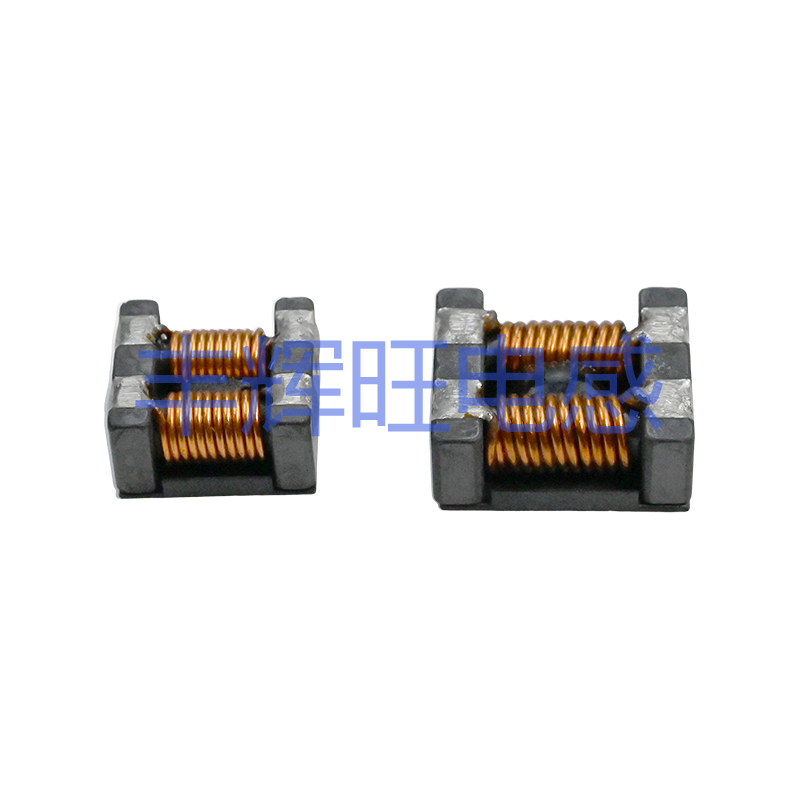

#### **(1) 结构特点**

- **双绕组对称绕制**：两组线圈绕在同一磁芯上，匝数相同、方向相反（如图）。

  ![共模电感结构]

- **磁芯材料**：高频铁氧体（如Mn-Zn、Ni-Zn），提供高磁导率和频率响应。

#### **(2) 工作模式**

- **共模电流路径**：

  两线圈中的共模电流（同方向）在磁芯中产生**叠加磁场**，电感量显著增大，形成高阻抗。

  **数学表达**：

- **差模电流路径**：

  差模电流（反向流动）产生的磁场相互抵消，电感量趋近于零，几乎无阻抗。

### **3. 典型应用场景**

#### **(1) 电源输入滤波**

- **电路位置**：AC/DC电源输入端（如开关电源的L/N线与地之间）。

  **作用**：

  - 抑制电网传入的共模干扰（如雷击浪涌）。

  - 阻止电源内部开关噪声回馈到电网。

#### **(2) 高速信号线保护**

- **应用实例**：

  - USB、HDMI、以太网接口：防止高频信号线辐射噪声。

  - 电机驱动电路：抑制PWM信号引起的共模电流。

- **选型要点**：

  - 信号频率需低于共模电感的自谐振频率（SRF）。

  - 阻抗匹配（如100Ω差分线选用100Ω共模电感）。

#### **(3) 汽车电子系统**

- **需求背景**：

  车载设备（如ECU、传感器）需在严苛电磁环境中稳定
