EMI滤波器的工作原理及其应用场景

 EMI滤波器：原理解析与广泛应用场景

在现代电子设备中，EMI（电磁干扰）滤波器扮演着至关重要的角色。

随着科技的进步，电子产品的数量和复杂性不断增加，如何有效地降低电磁噪声、保障设备的正常运行成为了一个重要课题。

本文将深入探讨EMI滤波器的工作原理以及它的应用场景，帮助读者更好地理解这一关键电子组件。

 1. EMI滤波器概述

EMI滤波器（Electromagnetic Interference Filter）是一种用于抑制电磁干扰的电子元件。

它能够有效阻挡高频信号，同时允许低频信号通过，从而保护敏感电子设备免受外部电磁干扰的影响。

EMI滤波器通常由电感器、电容器和电阻器等元件组成，可以根据需求设计成不同的结构，如共模和差模滤波器等。

 1.1 EMI的定义及其影响

电磁干扰是指来自外部环境或设备本身的电磁信号对电子设备的正常工作造成影响的现象。

这种干扰可能导致设备性能下降、数据传输错误，甚至设备故障。

在当今信息化和数字化的环境中，EMI问题愈发突出。因此，EMI滤波器的应用显得尤为重要。

 2. EMI滤波器的工作原理

EMI滤波器的工作原理主要基于电感和电容对高频信号的抑制效果。下面我们将详细分析其原理：

 2.1 电感的作用

电感器在电流通过时，会产生一个与电流变化速率成比例的反向电动势。

这意味着当高频噪声信号经过电感时，其变化频率较快，导致反向电动势的产生，从而抵消高频信号。

这一特性使得电感可以很好地抑制高频噪声，保证信号的稳定性。

 2.2 电容的作用

电容器的作用则是储存电能并抵抗电压变化。高频噪声信号因其短时间内的电压变化较快，会被电容器吸收。

电容器使得高频信号在通过时能被短接，从而防止其进入后续电路。有些EMI滤波器采用电容并联的方式来提升滤波效果。

 2.3 共模与差模滤波

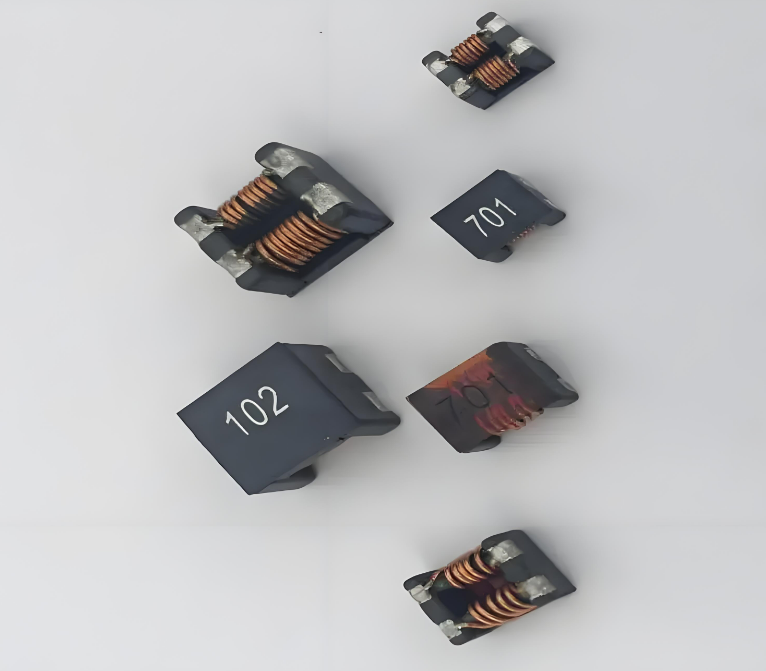

EMI滤波器通常可分为共模滤波器和差模滤波器。共模滤波器主要针对信号线和地线之间的电磁干扰，能够有效抑制存在于共模信号中的噪声。

而差模滤波器则主要针对信号线上不同相位之间的噪声，二者联合作用，能够全面抵御电磁干扰。

 3. EMI滤波器的种类

EMI滤波器有多种类型，根据不同的应用需求，选择合适的滤波器十分关键。

 3.1 低通滤波器

低通滤波器允许低频信号通过，而阻碍高频信号的传播，适合用于抑制高频干扰信号。常见于音响设备和模拟信号系统中。

 3.2 高通滤波器

高通滤波器与低通滤波器相反，它允许高频信号通过，并阻挡低频信号，适用于需要选取特定频率信号的设备，如无线通信系统。

 3.3 带通滤波器

带通滤波器结合了低通和高通的特性，只允许在特定频率范围的信号通过，适用于通信用电子设备。

 3.4 带阻滤波器

带阻滤波器主要用于降低特定频率范围的干扰信号，广泛应用于数据传输与通信系统中。

 4. EMI滤波器的应用场景

EMI滤波器的应用非常广泛，几乎涵盖了所有现代电子产品和系统，特别是在以下几个领域，其作用尤为突出。

 4.1 家用电器

家用电器如冰箱、洗衣机和微波炉等设备中，EMI滤波器常被用于抑制电源噪声，确保设备的正常运行。

特别是在电机控制与电源转换中，EMI滤波器帮助降低互相之间的电磁干扰，提高了设备的可靠性。

 4.2 通信设备

在无线通信和网络设备中，EMI滤波器用于提高信号传输的稳定性，减少来自外部环境的干扰。

例如，路由器和交换机中，EMI滤波器可以确保数据传输的准确性和稳定性。

 4.3 医疗仪器

在医疗设备中，EMI滤波器的作用尤为重要。医疗仪器对电子噪声敏感，通过使用EMI滤波器，可以保护设备的正常检测与数据显示，确保准确的医疗诊断。

 4.4 汽车电子

现代汽车电子系统日益复杂，EMI滤波器在汽车中主要用于电源系统、传感器和控制单元。

其能有效抑制发动机、发电机等部件产生的电磁干扰，大幅提升了汽车的安全性和稳定性。

 4.5 工业自动化

在工业自动化领域中，EMI滤波器被广泛应用于各种控制系统、传感器和通信设备。

通过过滤干扰，EMI滤波器能够提高设备的耐用性和工作精度，推动生产自动化的发展。

 5. EMI滤波器的发展趋势

随着科技的不断进步和信息化的加速，EMI滤波器也在不断发展。有几个趋势值得关注：

 5.1 集成化

未来的EMI滤波器将更加小型化、集成化，能够在更小的空间内实现滤波作用，适应便携式设备的需求。

 5.2 智能化

智能化的EMI滤波器将结合传感器和智能算法，实时监测和调整滤波效果，以应对复杂的电磁环境。

 5.3 环保材料的应用

随着环保意识的提高，未来的EMI滤波器将更多采用环保材料，降低对环境的影响，同时提升性能。

 结语

EMI滤波器作为保障电子设备正常工作的关键组件，其重要性不言而喻。

了解其工作原理及应用场景，可以更好地选择和应用这一元件，从而确保现代电子设备在复杂电磁环境下的稳定性和可靠性。

未来，随着技术的不断革新，EMI滤波器的作用将更加凸显，推动更智能、安全的电子产品的发展。

相信在不久的将来，EMI滤波器将在更多领域发挥不可替代的作用。
