 一体成型电感：降低电磁干扰的最佳解决方案

在现代电子设备中，电磁干扰（EMI）成为了一个不得不面对的重要问题。

无论是手机、电脑，还是各种智能家居设备，电磁干扰都可能影响其性能和稳定性。

因此，如何有效降低电磁干扰，提升设备的整体性能，成为了设计师和工程师们关注的焦点。

而在众多的解决方案中，一体成型电感作为一种新型的电感器件，因其独特的结构和性能，逐渐受到更多厂商的青睐。

 一体成型电感的基本概念

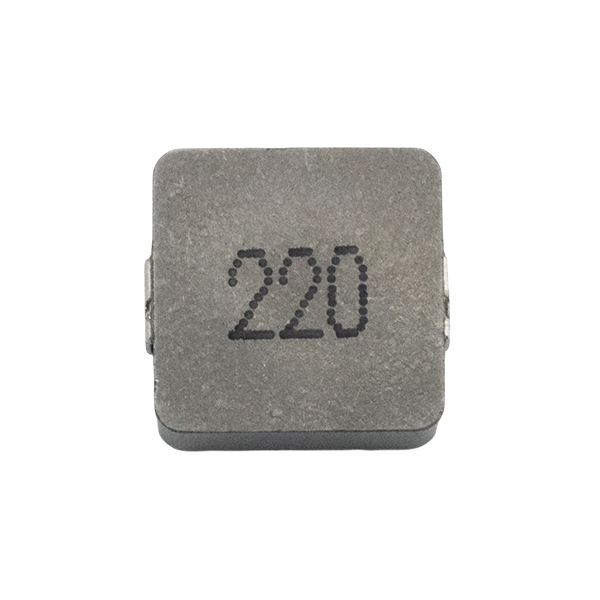

一体成型电感，又称为成型电感，其最大特点是将电感线圈与磁芯一体化成型。

这种设计不仅提高了电感的磁饱和特性和电感量，而且在减少体积的同时，

加快了生产效率，使其在现代电子产品的设计中占据了越来越重要的地位。

传统电感的结构通常由绕线与磁芯两部分组成，由于其结构相对复杂，往往会引入更多的不稳定性。

而一体成型电感则通过模具成型技术，直接将线圈和磁芯结合成为一个整体，

有效减小了组件的体积，提高了生产效率，适应了当今电子产品日益减小的趋势。

 一体成型电感的优势

 1. 提升电磁兼容性

由于一体成型电感的设计非常紧凑，电感的电流流动路径被大大缩短，这样就可以有效减少电流流动时产生的电磁辐射，

从而在一定程度上降低了电磁干扰的生成和传播。此外，成型电感的良好屏蔽效果也能进一步抑制外部电磁干扰对其工作的影响。

对于日益庞大的智能设备市场而言，提升电磁兼容性是非常重要的。

使用一体成型电感，可以有效提高产品的电磁兼容性，使得设备在工作过程中更加稳定可靠。

 2. 优化空间利用

现代电子产品趋向于小型化设计，而一体成型电感的体积相对于传统电感要小得多。

这样的设计能够在有限的空间内，提供更大的电感量，满足设备对电感器件体积和功率的双重要求。

例如，在手机和其他便携式设备中，设计师可以利用一体成型电感节省空间，进一步提升产品的便携性。

不仅仅是在单个电感器件的空间利用上，从整体设计的角度来看，

一体成型电感能够帮助设计团队在布线路径、元器件布局等方面进行更高效的设计，从而提升整体产品的性能。

 3. 降低生产成本

一体成型电感的生产工艺使得其在生产效率方面具有明显优势。

传统电感需分为线圈绕制和磁芯装配两个阶段，使得产品的生产周期较长。

而一体成型电感采用模具成型的方式，能够在同一工序中完成多项操作，大幅缩短了生产周期，有效降低了制造成本。

此外，由于其生产过程自动化程度较高，一体成型电感的缺陷率相对较低，生产企业可以通过提高良品率，进一步压缩成本。

这使得一体成型电感在价格上具备竞争力，为更多的电子制造商提供了经济实用的解决方案。

 应用领域

一体成型电感广泛应用于多个领域，比如：

 1. 消费电子产品

在智能手机、平板电脑及智能手表等消费电子产品中，一体成型电感常常用于电源管理和信号处理电路，

其优异的电磁兼容性和小巧的体积使得它成为这些设备理想的选择。

 2. 汽车电子

随着汽车电子化程度日益加深，汽车内部对电磁干扰的敏感性极高。

传统的电子元器件可能会在复杂的汽车环境中受到干扰，而一体成型电感则能够提供稳定、可靠的性能，确保汽车电子系统的正常运行。

 3. 工业设备

在工业控制和自动化设备中，一体成型电感也被广泛应用。其抗干扰性强、热稳定性好，

能够在各种极端环境下稳定工作，为工业设备提供可靠的电流管理。

 如何选择合适的一体成型电感

在选择一体成型电感时，有几个关键因素需要考虑：

 1. 电感值

量测电感值是选型过程中的首要步骤。不同的应用场景对电感值的需求不同，设计师需根据具体的电路需求来选择合适的电感值。

 2. 直流电阻（DCR）

直流电阻决定了电感在工作中所产生的热量，较低的DCR可以减少能量损耗，提升电感的工作效率。

这对于需要长时间工作并保持高稳定性的电子设备尤为重要。

 3. 饱和电流

饱和电流是电感器件能够承受的最大电流，一旦超出此值，电感的性能将急剧下降。

当选择一体成型电感时，确保其饱和电流能满足设计需要是非常重要的。

 4. 工作温度范围

在选择一体成型电感时，需关注其工作温度范围。不同环境条件下的电子设备对电感的耐温性要求也不同，

因此选择适合的工作温度范围能够确保电感在不同环境下的稳定性。

 结论

在电子行业不断发展的大背景下，一体成型电感凭借其独特的设计和优良的性能成为了降低电磁干扰的有效解决方案。

它不仅能够提升电磁兼容性，优化空间利用，降低生产成本，更广泛应用于消费电子、汽车电子和工业设备等多个领域。

无论是从实际使用的稳定性、经济性，还是产品设计的灵活性来看，一体成型电感都表现出了独有的优势。

随着科技的不断进步，相信一体成型电感在未来电子产品中的应用将更加广泛，为我们带来更好的电子使用体验。
