 了解贴片功率电感的应用及选型技巧

随着电子科技的飞速发展，贴片功率电感作为现代电气设备中不可或缺的元器件，扮演着愈发重要的角色。

本文将深入探讨贴片功率电感的基本概念、工作原理、分类、应用领域及选型技巧，力求为各类读者提供详尽的信息和实用的建议，以便在设计和应用中更好地利用这一重要元件。

 一、贴片功率电感的基本概念

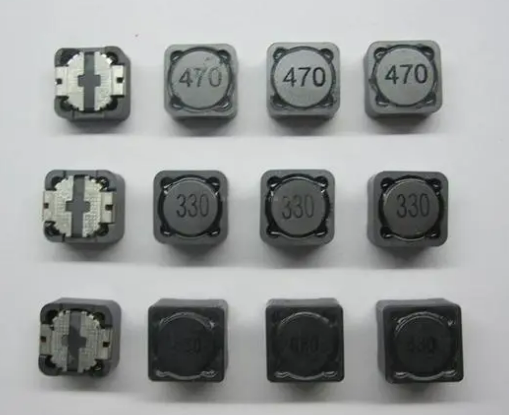

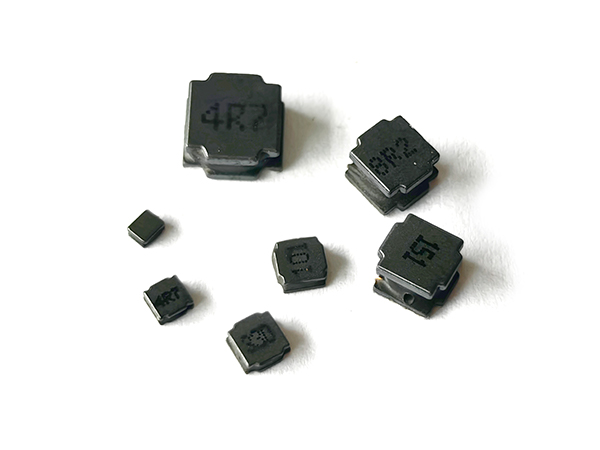

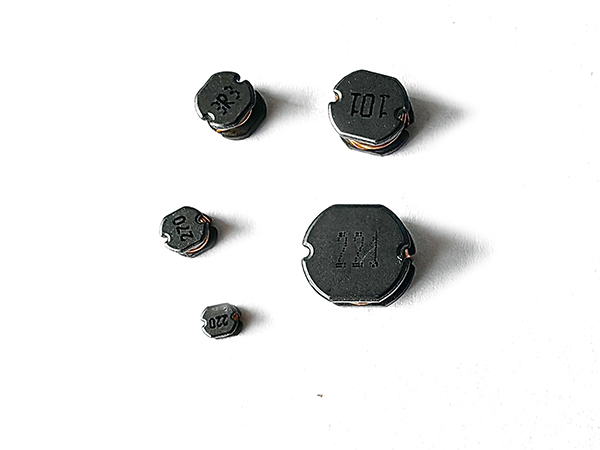

贴片功率电感，是指一种以贴片方式封装的电感器件，通常其外观为小型化的矩形或方形。由于其体积小、重量轻和易于焊接的特点，

广泛应用于现代电子产品中，尤其是在功率管理、转换器及射频应用等领域。电感器的主要功能是储存能量，

并在电流流动变化时释放这些储存的能量，从而帮助平滑输入电流或抑制高频噪声。

 二、贴片功率电感的工作原理

贴片功率电感的工作原理基于电磁感应定律。当电流通过电感线圈时，磁场便会在其周围生成。当电流发生变化时，

磁场的变化会在电感线圈中感应出电动势，从而阻碍电流的变化。换句话说，电感能够在变化的电流力量下储存和释放能量，帮助实现电流的稳定和抑制尖峰。

 三、贴片功率电感的分类

贴片功率电感的分类主要依据其结构、材料及应用方式等方面。以下是几种常见的分类方式：

1. 按材料分类：

   - 铁氧体电感：利用铁氧体材料作为磁心，具备较高的感应度和高频性能，广泛应用于通信及射频设备中。

2. 按工作频率分类：

   - 低频电感：适合于50Hz至1kHz的应用，主要用于变压器和直流电源。

   - 频电感：适合于1kHz至10MHz的范围，广泛应用于音频设备和视频信号处理。

   - 高频电感：适合10MHz及以上的应用，常用于无线电和通信设备中。

3. 按电感值分类

   - 小电感量：一般在几微亨到几百微亨之间，适用于高频使用。

   - 大电感量：从几百微亨到几亨，主要用于电源过滤及储能应用。

 四、贴片功率电感的关键参数

在选择贴片功率电感时，有几个关键参数需要关注：

1. 电感值（L）：以亨（H）为单位，电感值决定了其储存的能量大小。电感值越大，电流变化的阻滞能力越强。

2. 直流电阻（DCR）：影响电流通过时的损耗，DCR越小，能量损耗越少，效率更高，适合高频及大电流应用。

3. 额定电流（Irms）：表示电感在规定的温度范围内可以承受的最大电流，超过该值可能导致电感过热甚至损坏。

4. 自谐频率（SRF）：电感在自谐振频率下的表现，超出该频率后，电感表现将下降。

5. 温度系数：影响电感值在不同温度下的变化，选择适合特定工作环境的电感是非常重要的。

 五、贴片功率电感的应用领域

贴片功率电感以其卓越性能，广泛应用于多个领域，如下：

1. 电源管理：在开关电源、降压转换器和升压转换器中，利用电感的储能特性，确保输出电压和电流的稳定。

2. 汽车电子：随着汽车电气化的逐步普及，贴片功率电感被广泛用于电动汽车的动力传输及智能化控制，能有效提高能效和性能。

3. 消费电子：在智能手机、平板电脑及其他便携式设备中，贴片功率电感帮助实现高效的电能转换和信号过滤，提高设备的性能和续航。

4. 通信设备：在Wi-Fi路由器、基站及其他通信设备中，利用高频电感保证信号的清晰与稳定，提升通信质量。

5. 工业自动化：用于各种工业控制设备中，电感能够确保电源稳定，保护精密仪器的正常工作。

 六、贴片功率电感的选型技巧

在进行贴片功率电感的选型时，有几个重要的技巧和建议：

1. 分析电路要求：认真分析应用电路的参数需求，包括电压、电流、频率等，并选定合适的电感值。

2. 考虑温度和环境因素：应用环境的温度、湿度及其他外部条件会对电感的性能产生显著影响，选择适合的材料和规格至关重要。

3. 计算功耗及电流浪涌：在设计电源管理系统时，应考虑电感在工作过程中可能出现的功耗，确保选择的电感能够承受可能的电流浪涌现象。

4. 评估空间限制与布局：在紧凑的电路板设计中，关注电感的尺寸，避免因空间限制导致设计失效，通用的贴片功率电感封装尺寸有0805、1008等，选择合适的封装以便于布局。
