 贴片电感1206规格揭秘：如何选择适合你的应用？

在现代电子设计中，贴片电感是一种关键组件，它在电路中起到过滤、储能和稳定电流的作用。尤其是1206封装尺寸的贴片电感，因其兼具小型化和较大电感值的优点，广泛应用于手机、平板电脑、LED照明、射频设备等多种电子产品。本文将重点介绍贴片电感1206的基本参数、选择指南以及应用实例，帮助工程师和设计师更好地理解和应用这种重要的元器件。

 1. 什么是贴片电感？

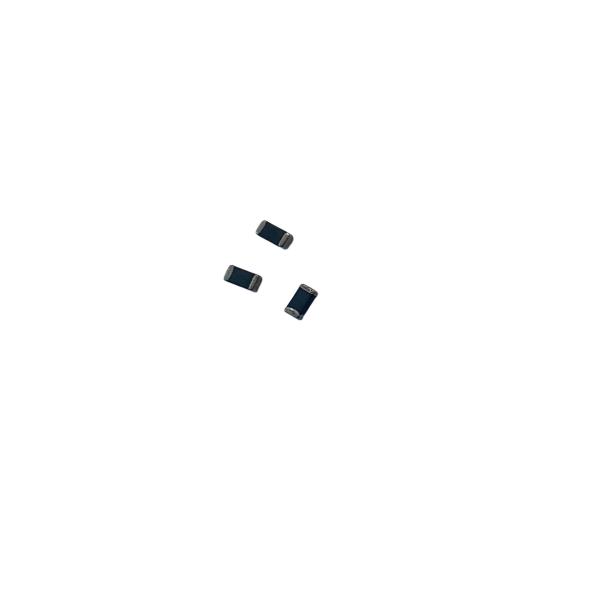

贴片电感是一种表面贴装元件，通常采用陶瓷、 ferrite 和金属材料制成。它的主要功能是储存电能并通过磁场的形式释放电能，被广泛用于滤波、能量存储和信号处理中。贴片电感的封装包括多种尺寸，1206封装是最常见的一种，表示其尺寸约为1.2mm x 0.6mm。

 2. 贴片电感1206的基本参数

在选择贴片电感1206时，需要考虑多个关键参数，以确保其适应具体的应用场景。

2.1 电感值

电感值以赫兹（H）为单位，反映了贴片电感储存磁能的能力，常见的电感值范围从几呐亨（µH）到几百纳亨（NH）。选择合适的电感值对电路性能至关重要，过高或过低的电感值都会导致电路不稳定或过载。

 2.2 直流电阻（DCR）

直流电阻表示电感在直流电流通过时的内阻，通常以欧姆（Ω）为单位。DCR的大小会影响效率，过高的DCR会导致能量损耗和发热。

 2.3 额定电流

额定电流是贴片电感在正常工作情况下所能承受的最大电流。如果电流超过此值，电感可能会发热或失效，因此需要注意额定电流的选择。

 2.4 自谐频率

自谐频率是指电感在与其电容串联时所能形成的共振频率，这一频率通常受电感的物理特性和设计影响。选择自谐频率需要根据应用的频率范围进行合理匹配。

 2.5 温度系数

温度系数描述了电感随着温度变化而变化的特性，通常以ppm/°C表示。较低的温度系数能够保证电感在不同温度环境下的稳定性，保证电路性能的可靠性。

 2.6 封装类型

1206封装电感的外形和尺寸标准化，使其更方便进行表面贴装，适用于自动化生产线。了解封装类型对于选择合适的电感同样重要。

 3. 贴片电感1206的选择指南

在选择适合的1206贴片电感时，需要综合考虑电路的整体要求和设计目标。

 3.1 确定电路类型

首先，分析电路是用于滤波、能量传输还是信号调理。这可以帮助缩小选择范围。例如，DC-DC转换器通常需要选择较高电流和低DCR的电感，而滤波器则可能更关注于电感值的准确性和稳定性。

 3.2 考虑工作频率

不同的应用场景会有不同的工作频率需求。在选择电感时，确保它的自谐频率低于电路的工作频率，可避免因共振产生的问题。

 3.3 考虑电流需求

根据电路各部分的电流需求选择合适的额定电流电感，以确保其在工作时不会超出额定限制。

 3.4 查阅数据手册

在决定之前，务必参考制造商提供的产品数据手册，了解电感的详细规范和典型应用。数据手册中会列出电感的性能曲线，有助于选择适合您需求的电感型号。

 4. 贴片电感1206的应用实例

 4.1 手机和移动设备

在手机和移动设备中，1206贴片电感常用于电源管理模块和滤波器中，确保设备在高负荷工作时保持稳定的电流供应，并减少电源噪声

 4.2 消费电子

在各种消费电子产品，如游戏机、电视和音响设备中，贴片电感用于音频信号滤波，帮助提高音质和降低干扰。

 4.3 汽车电子

随着汽车电子技术的发展，1206贴片电感在传感器、车载电子设备和电源管理系统中广泛应用，确保电路的稳定性和安全性。

 4.4 工业控制

在工业自动化设备中，贴片电感用于信号处理和电源转换，确保设备能够稳定运行，抵抗外部环境影响。

 5. 未来趋势与发展

随着智能家居、物联网和电动汽车等新兴市场的发展，对小型高效电感的需求不断上升。贴片电感的设计也在向低损耗、高稳定性和更广泛的电感值范围发展，以满足日益增长的应用需求。

 结论

贴片电感1206在现代电子领域中不可或缺，其关键参数和选择指南对设计师和工程师至关重要。通过详细分析电感的各项性能以及全面了解其应用场景，能够帮助在电子设计中做出更明智的决策。希望本篇文章能够为您在电感选型和应用中提供帮助。
