 高频贴片叠层电感的特性与应用探究

在现代电子设备中，高频贴片叠层电感是电路设计中不可或缺的重要元件。随着技术的发展和产业的不断进步，这种电感器的需求愈加增长。那么，什么是高频贴片叠层电感？它具体有哪些特性，以及在实际应用中又表现出怎样的优势呢？本文将对这一话题进行全面深入的探讨。

 高频贴片叠层电感的基本概念

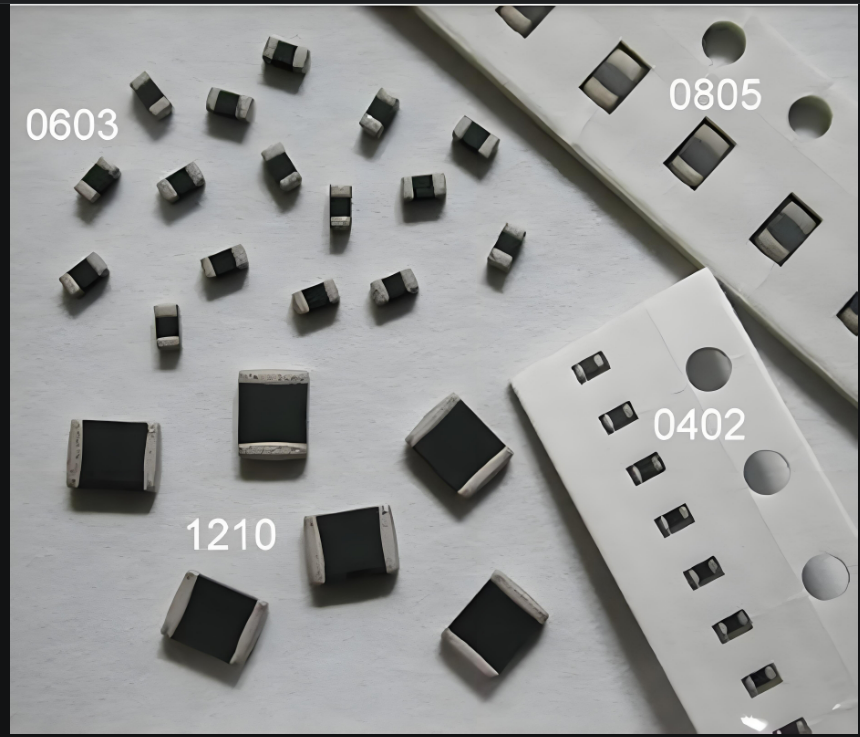

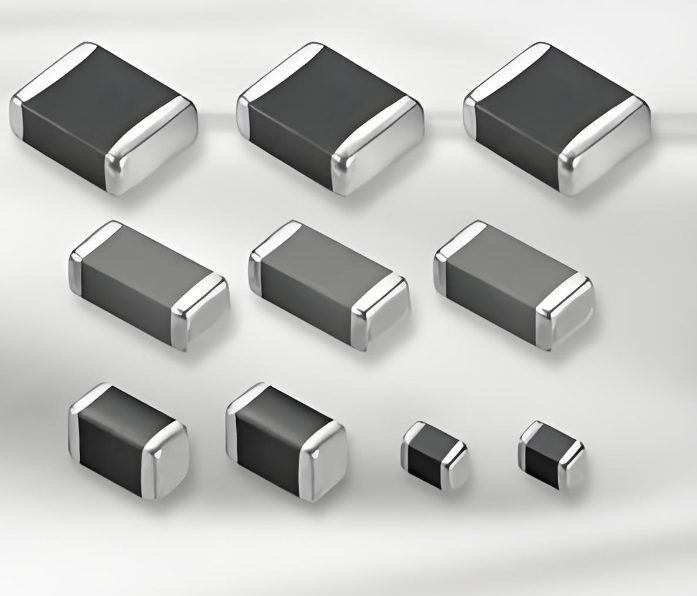

高频贴片叠层电感，顾名思义，是一种多层结构的电感元件，通常被用于电路板表面。由于其结构紧凑、体积小、安装方便等特点，它被广泛应用于各种电子设备，尤其是在高频信号处理与传输中。与传统的线圈电感相比，贴片叠层电感能够以更小的体积提供更高的电感值，极大地满足了小型化电子产品的需求。

 叠层电感的工作原理

高频贴片叠层电感的核心工作原理基于电磁感应。当电流通过电感线圈时，在其周围会产生磁场，这种磁场的变化将导致感应电动势的产生。叠层电感的多层结构有效地增加了电流的流通面积，从而提高了电感的值。此外，这种设计还减少了磁场的损耗，使得电感在高频信号下能够保持良好的性能。

 高频贴片叠层电感的特性

1. 低直流电阻（DCR）：高频贴片叠层电感采用厚膜技术制造，能显著降低电阻，从而减少能源损耗，提升效率。

2. 优异的高频性能：这种电感在频率达到几MHz甚至数GHz时依然能保持较低的插入损耗，适用于高频应用。

3. 小型化：叠层结构设计让高频贴片电感的体积小巧，便于在密集的电路布局中进行应用。

4. 稳定的温度特性：高质量的材料与工艺使得叠层电感在不同环境温度下仍然能够保持稳定的性能。

5. 良好的抗电磁干扰能力：通过优质的容封材料和设计，能够有效地抑制电磁干扰，提升电路的整体性能。

 高频贴片叠层电感的分类

高频贴片叠层电感按结构和应用场合的不同，分为以下几类：

1. 非屏蔽型叠层电感：适用于低频低压环境，成本较低，但抗干扰性能较差。

2. 屏蔽型叠层电感：内置屏蔽结构，能够有效抑制电磁干扰，适用于复杂电磁环境下的应用。

3. 微型叠层电感：用于在超小型电子设备中，例如智能手表、耳机等，这类电感在保证性能的条件下尽量将体积压缩到最小。

 高频贴片叠层电感的应用领域

1. 无线通信：在移动通信、Wi-Fi设备等领域，叠层电感被广泛使用来提升信号的传输品质和稳定性，对抗信号衰减。

2. 计算机与数据中心：在各种计算设备内，高频叠层电感能为处理器和内存模块提供稳定的电源供应。

3. 汽车电子：随着汽车电子技术的发展，叠层电感在汽车的各种电子控制系统中扮演着重要角色。

4. 医疗电子设备：高频叠层电感被应用于无线传输、生物信号处理等医疗场景中，为医疗设备提供必需的电源和信号处理能力。

5. 消费电子：在手机、平板电脑和家用电器中，叠层电感的高频特性确保了设备的稳定运行和高效能。

 高频贴片叠层电感的设计考虑

在设计电路时，引入高频贴片叠层电感必须考虑以下几个方面：

1. 电感值的选择：根据电路的具体需求来选择合适的电感值，过小的电感值会影响电路的稳定性，而过大的电感值则可能导致信号衰减。

2. 安装位置：电感应尽量靠近电源或负载端，以减少线路的电流损耗和信号的穿透能力。

3. 对电磁干扰的防范：在电感附近设置适当的屏蔽和接地设计，有效减少来自外界的电磁干扰，确保电路正常工作。

4. 热分析：叠层电感工作时会产生一定的热量，因此需对其热量进行合理分析，保证电感在安全工作温度下运行。
